5 Collegamento elettrico SMA Solar Technology AG
10 PCONTROLMOD-IA-it-15 Istruzioni per l’installazione

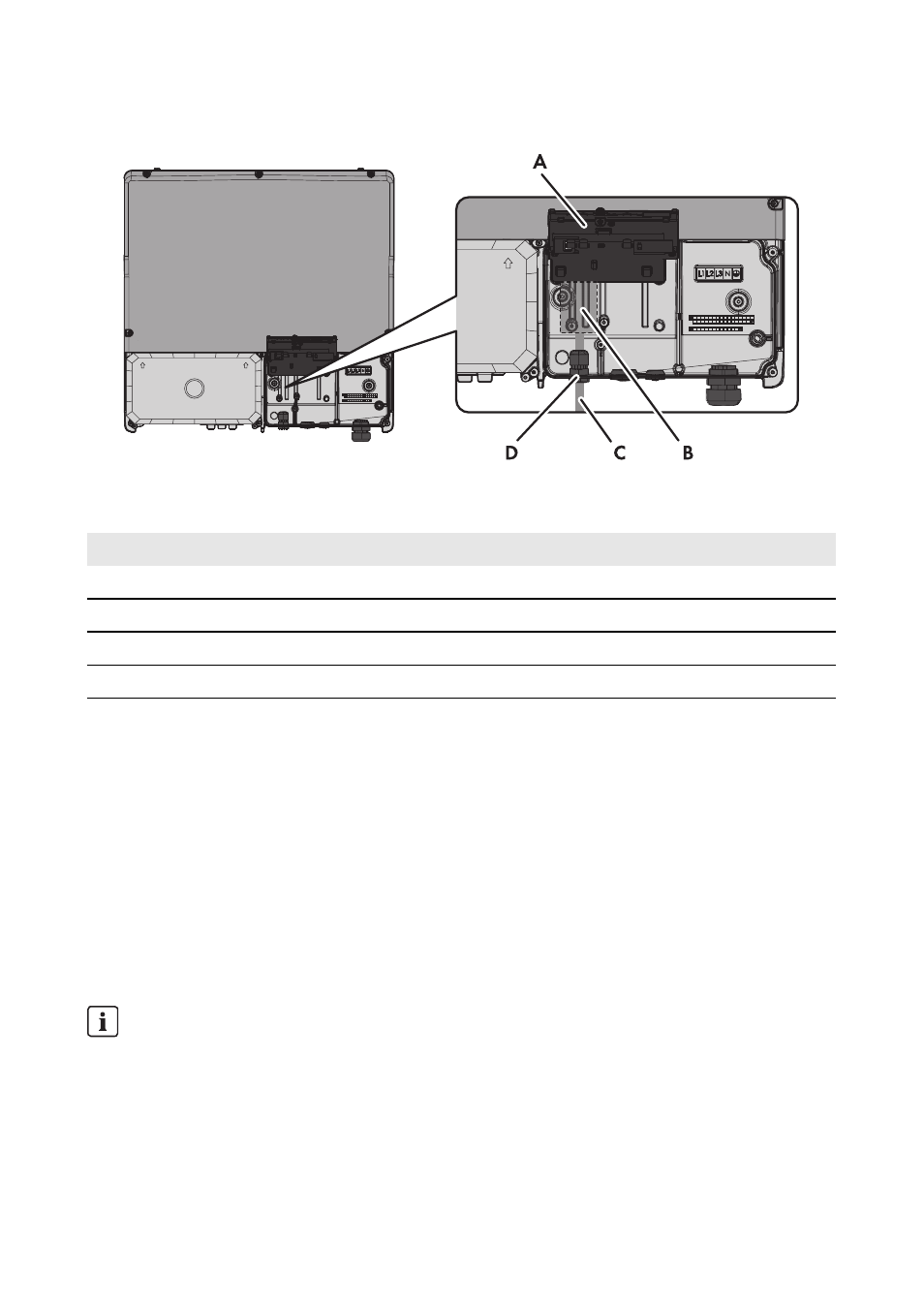

Posizione di montaggio e percorso dei cavi in Sunny Tripower / Sunny Boy
Figura 4: Posizione di montaggio e percorso dei cavi in Sunny Tripower / Sunny Boy con parte inferiore del
coperchio dell’involucro aperta e display sollevato
5.2 Requisiti dei cavi
☐ Resistenza ai raggi UV in caso di posa all’esterno
☐ Diametro cavi in caso impiego di guarnizione a 1 foro (1 cavo per pressacavo): 5 ... 13 mm
☐ Diametro cavi in caso impiego di guarnizione a 2 fori (2 cavi per pressacavo): 6,0 mm
☐ Sezione del conduttore: 0,5 mm
2
… 1,5 mm
2
☐ Lunghezza massima dei cavi: 100 m
☐ Numero di conduttori necessari per il collegamento del ricevitore di comandi centralizzati:
almeno 5
☐ Numero di conduttori necessari per il collegamento al relè multifunzione: almeno 2
Posizione Denominazione
A Display dell’inverter (sollevato)
B Posizione di montaggio del modulo
C Percorso dei cavi al modulo
D Pressacavo M20 x 1,5
Cavo di collegamento comune
Per il collegamento di ricevitore e relè multifunzione è possibile utilizzare 1 cavo con almeno 7
conduttori.
