4 Descrizione del prodotto
4.1 SMA Power Control Module
SMA Power Control Module è un’interfaccia multifunzione che consente l’applicazione della
gestione della rete per 1 inverter. Il modulo dispone inoltre di un relè multifunzione.
Per l’applicazione della gestione di rete il modulo riceve le prescrizioni del gestore di rete tramite un
ricevitore di comandi centralizzati. Esistono complessivamente 16 impostazioni ossia combinazioni
d’ingresso. Il modulo può gestire la rete attraverso i seguenti servizi:
• Limitazione della potenza attiva ai livelli 0%, 30%, 60% e 100% della potenza attiva installata
• Per impianti con una potenza massima di 6 kW e solo in combinazione con inverter di tipo
SB xx00TL-21, SB xx00TLST-21, SB xx00SE-10:
– Telespegnimento entro 50 ms
– Limitazione dell’intervallo di frequenza da 49,5 Hz a 50,5 Hz
Il relè multifunzione può essere usato ad esempio per le seguenti funzioni:
• Segnalatore di guasto o di funzionamento
• Controllo di un utilizzatore esterno o caricamento batterie
• Segnalazione dello stato di commutazione del relè di rete (segnalazione dell’inizio
dell’immissione al gestore di rete)

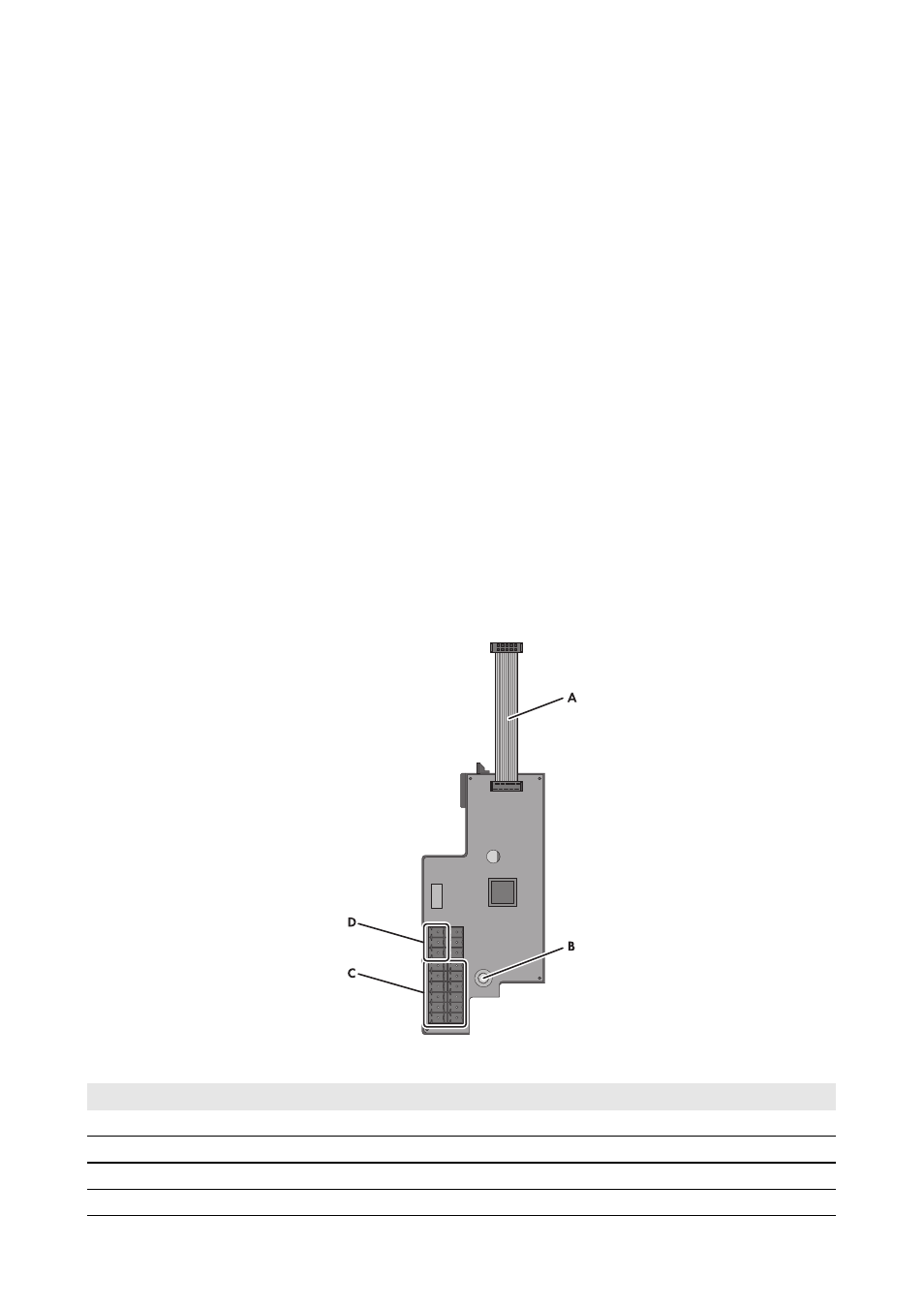

Figura 2: Struttura di SMA Power Control Module
Posizione Denominazione
A Cavo piatto
B Vite per il fissaggio nell’inverter
C Collegamenti per il ricevitore di comandi centralizzati
D Collegamento del relè multifunzione
