5 Collegamento elettrico SMA Solar Technology AG
24 PCONTROLMOD-IA-it-15 Istruzioni per l’installazione
5.8.2 Collegamento del dispositivo remoto al relè multifunzione
Presupposti:
☐ È necessario aver scelto la variante di collegamento in base alla funzione desiderata del relè
multifunzione (v. cap. 5.8.1 “Varianti di collegamento del relè multifunzione”, pag. 20).
☐ È necessario il rispetto dei requisiti tecnici del relè multifunzione (v. cap. 9 “Dati tecnici”,
pag. 32).
☐ L’apertura dell’involucro dell’inverter deve essere pronta (v. cap. 5.4, pag. 14).
☐ Il cavo di collegamento deve essere idoneo per il collegamento a connettori multipolari
(v. cap. 5.5, pag. 15).
☐ È consentito utilizzare solo contattori che soddisfino i requisiti di collegamento del relè
multifunzione (v. cap. 9 “Dati tecnici”, pag. 32).

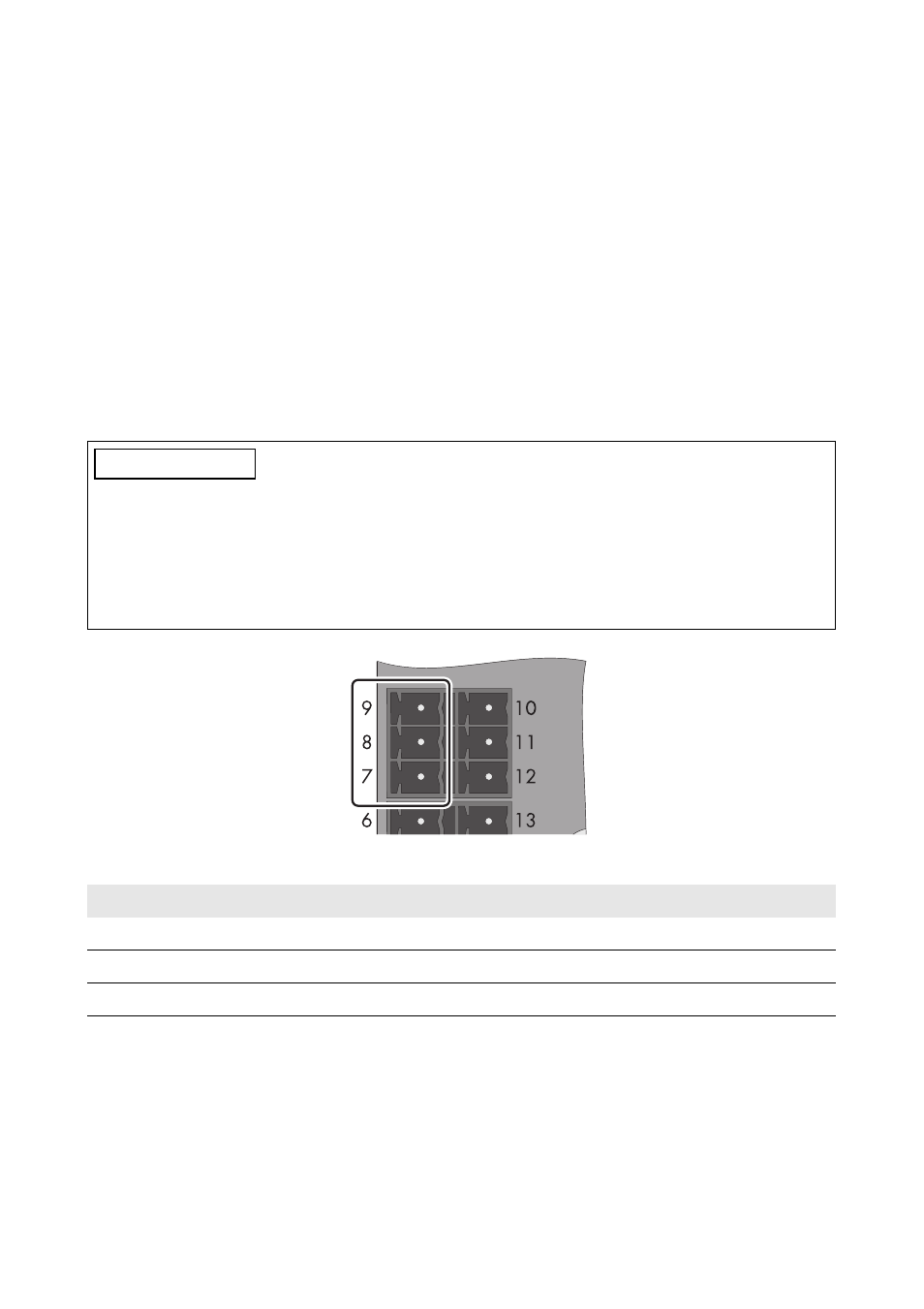

Figura 10: Assegnazione pin del modulo sulla presa del relè multifunzione
Procedura:
1. Connettere il cavo di collegamento al dispositivo remoto (v. le istruzioni del dispositivo remoto).
Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. Far passare il cavo attraverso la guarnizione e inserire il pressacavo nell’inverter.
"77*40
Danneggiamento irrimediabile del relè multifunzione a causa di un carico eccessivo dei
contatti
• Rispettare i valori massimi di tensione e corrente di commutazione (v. cap. 9 “Dati tecnici”,
pag. 32).
• Utilizzare solo contattori appropriati (v. cap. 9 “Dati tecnici”, pag. 32).
Pin Segnale Spiegazione
9 NC Contatto di riposo
8 NO Contatto di lavoro
7 CO Contatto di commutazione
