5 Collegamento elettrico SMA Solar Technology AG
12 PCONTROLMOD-IA-it-15 Istruzioni per l’installazione

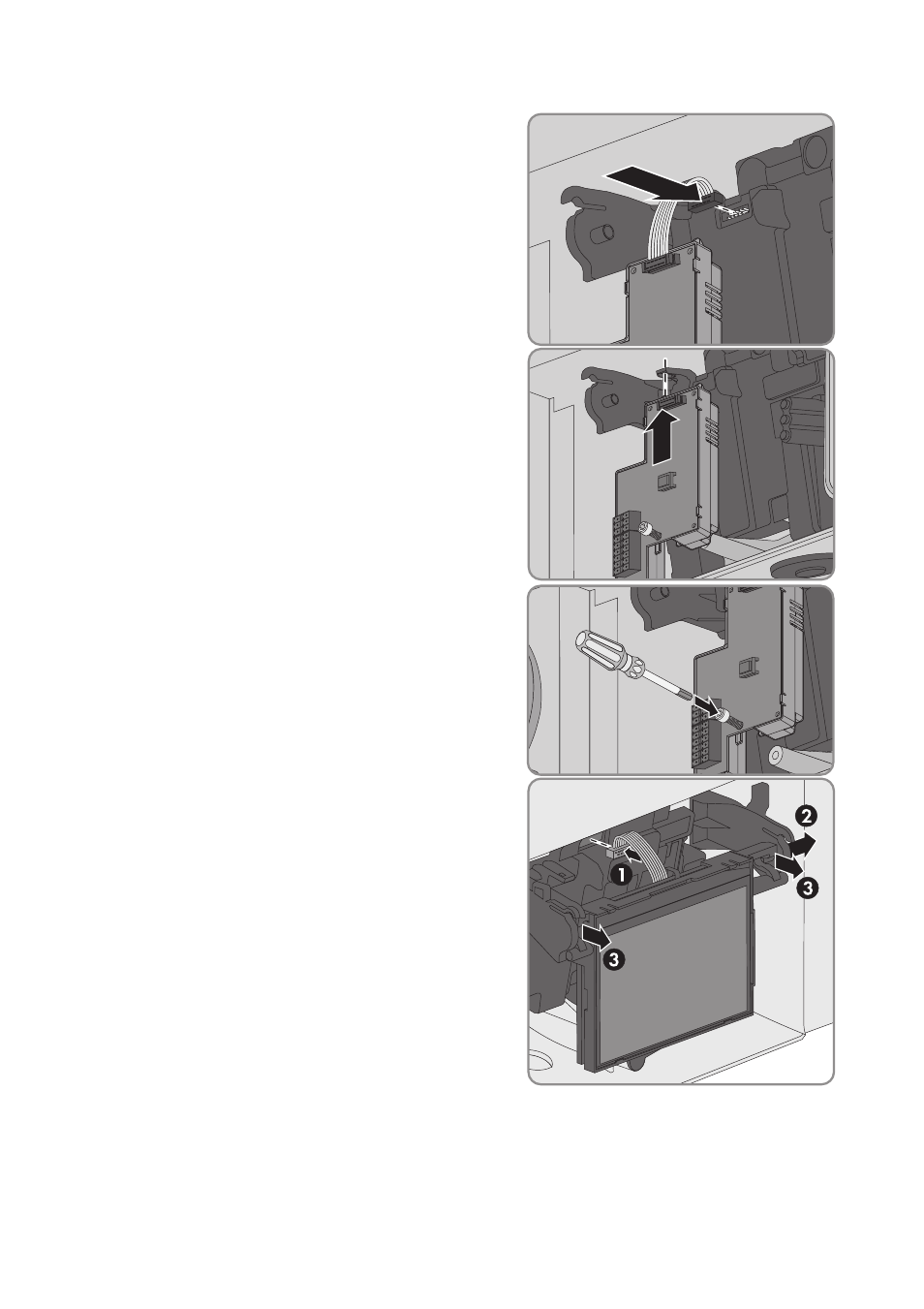

3. Infilare il cavo piatto del modulo nella presa sul
modulo display.
4. Inserire il modulo nell’inverter. A tale scopo inserire
il nasello di sinistra sul modulo nell’incavo del
supporto in plastica del modulo display.
5. Avvitare la vite al modulo con una brugola da 3
(coppia: 1,5 Nm).
6. Montare il display:
• (1) Infilare il connettore a spina del cavo piatto
nella presa sul modulo display.
• (2) Inserire il display nel supporto di destra.
• (3) Inserire il display nel supporto di sinistra.
