SMA Solar Technology AG 5 Collegamento elettrico
Istruzioni per l’installazione PCONTROLMOD-IA-it-15 11
5.3 Montaggio del modulo
5.3.1 Montaggio del modulo in Sunny Boy Smart Energy
Procedura:

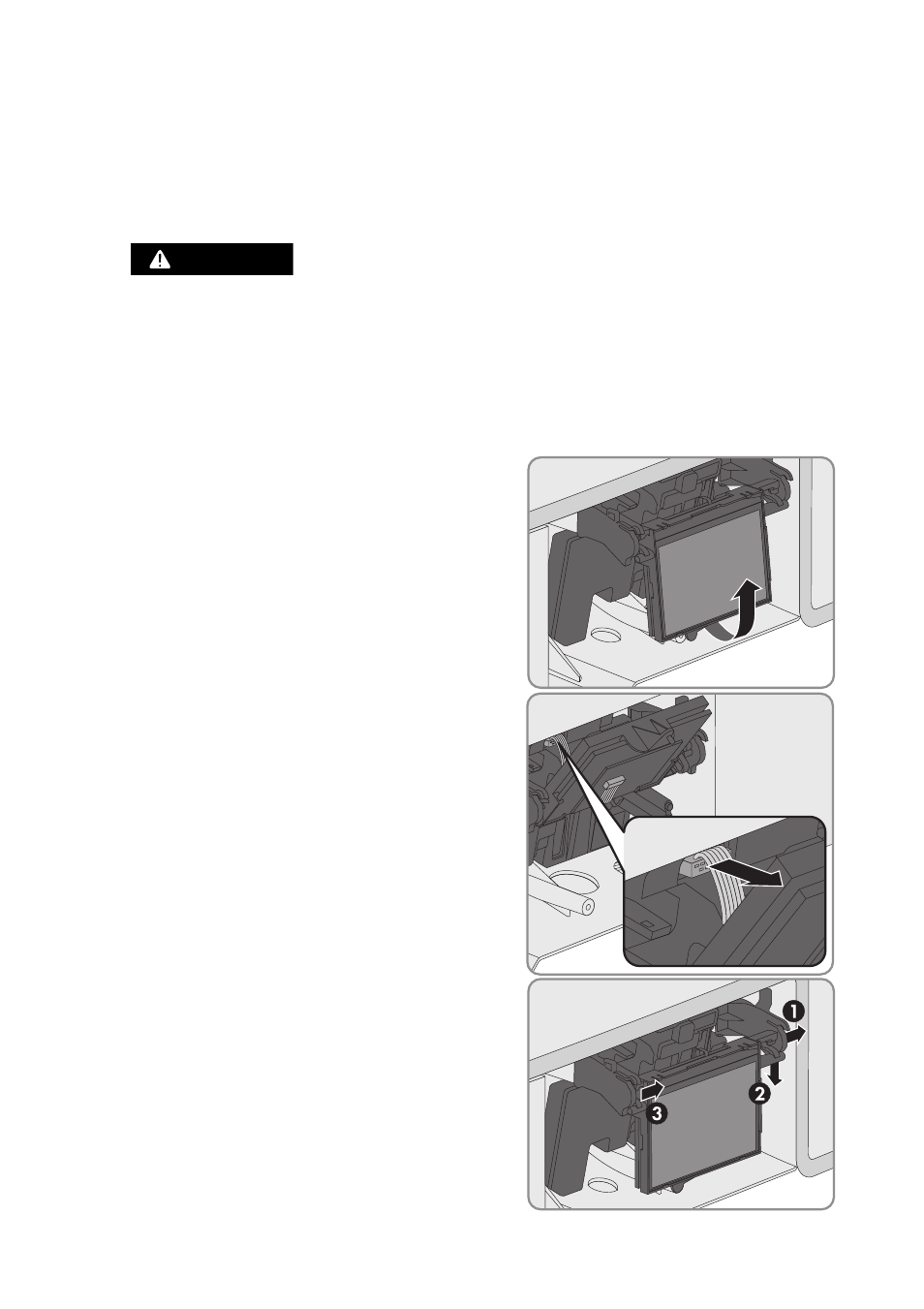

2. Estrarre il display:
• Ruotare in alto il display.
• Estrarre il connettore a spina del cavo piatto
del display dalla presa sul modulo display.
• Ruotare il display verso il basso.
• Premere il supporto di destra verso l’esterno.
• Sfilare il display dal supporto di destra.
• Sfilare il display dal supporto di sinistra.
• Riporre il display in un luogo sicuro.
1.
1&3*$0-0
Pericolo di morte per folgorazione all’apertura dell’inverter
Sui componenti dell’inverter sotto tensione sono presenti tensioni elevate. Il contatto con
componenti sotto tensione causa lesioni gravi o mortali.
• Sconnettere l’inverter sui lati CA e CC e aprirlo (v. le istruzioni dell’inverter). Rispettare il
tempo di scarica dei condensatori.
