5 Collegamento elettrico SMA Solar Technology AG
18 PCONTROLMOD-IA-it-15 Istruzioni per l’installazione
Procedura:
2. Connettere il cavo di collegamento del ricevitore di comandi centralizzati (v. le istruzioni del
ricevitore di comandi centralizzati). Accorciare i conduttori non necessari fino alla guaina e
annotare i colori.
3. Far passare il cavo attraverso la guarnizione e inserire il pressacavo nell’inverter.
4. Collegare il cavo al connettore a 6 poli:
• Sbloccare i morsetti necessari del connettore con un cacciavite.
• Infilare i conduttori nella morsettiera. Rispettare i colori dei conduttori precedentemente
annotati per l’assegnazione dei pin.
5. Infilare il connettore a 6 poli sulla presa del modulo. Rispettare l’assegnazione dei pin.

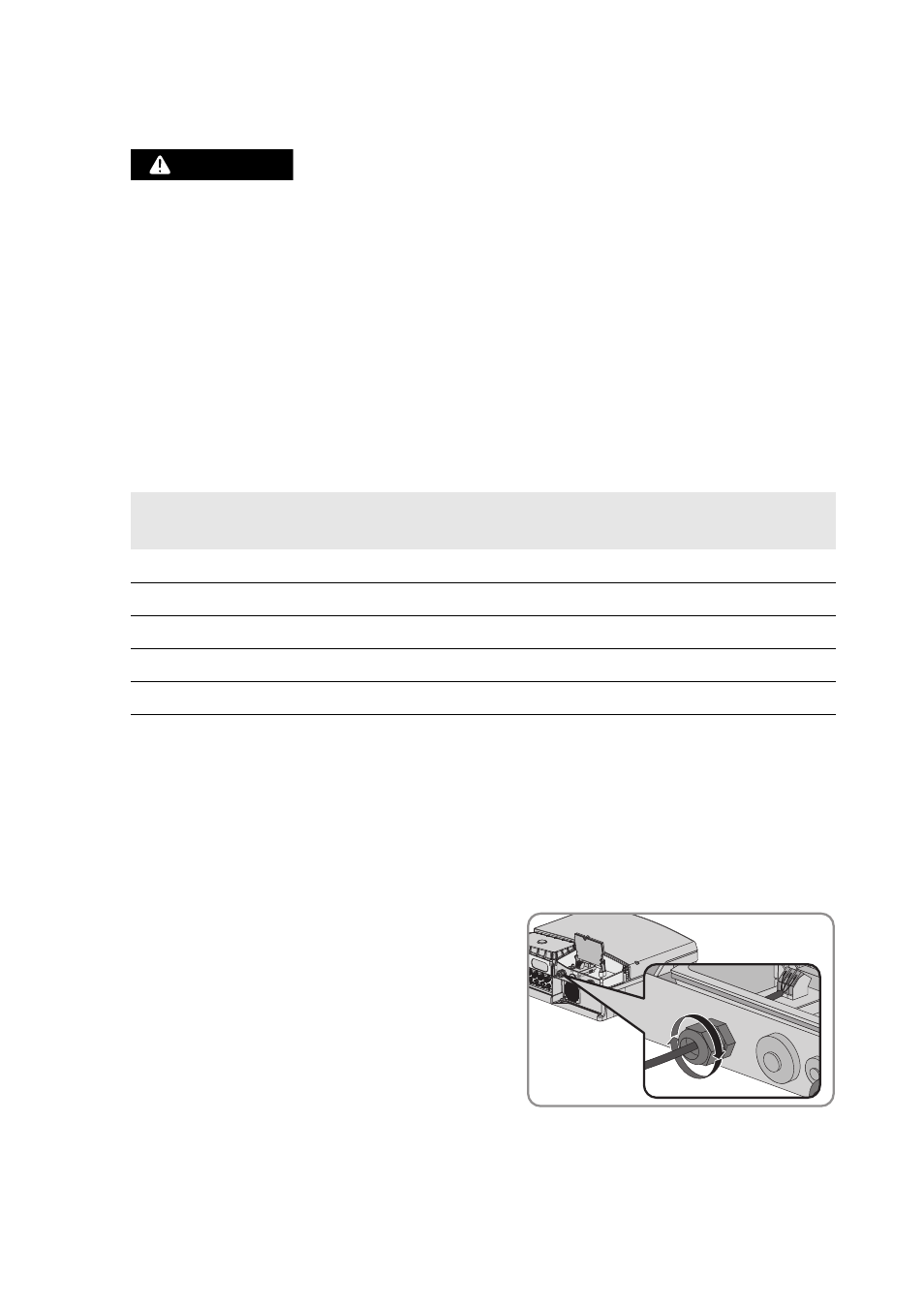

6. Avvitare manualmente il dado a risvolto sul
pressacavo. Verificare che il cavo sia ben in sede e
che l’apertura dell’involucro dell’inverter sia chiusa
ermeticamente.
7. Abbassare il display e serrare a mano la vite.
8. Chiudere l’inverter e metterlo in funzione (v. le istruzioni dell’inverter).
1.
1&3*$0-0
Pericolo di morte per folgorazione in caso di collegamento erroneo del ricevitore di
comandi centralizzati
In caso di collegamento errato del cavo al ricevitore di comandi centralizzati, il modulo può
essere sotto tensione di rete.
• Non collegare i conduttori del cavo ai conduttori esterni del ricevitore di comandi
centralizzati.
• Per il collegamento assicurarsi che nel ricevitore di comandi centralizzati non sia inserito
nessun ponte.
Segnale ricevitore di
comandi centralizzati Colore dei conduttori Assegnazione pin modulo
+ 12 V Pin 5 / pin 14
D4 Pin 4 / pin 15
D3 Pin 3 / pin 16
D2 Pin 2 / pin 17
D1 Pin 1 / pin 18
