5.7 Impiego del segnale del ricevitore di comandi centralizzati per
altri inverter
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 cavo di collegamento per ciascun inverter aggiuntivo (v. cap. 5.2 “Requisiti dei cavi”,
pag. 10)
Presupposti:
☐ Il modulo deve essere installato su tutti gli inverter (v. cap. 5.3 “Montaggio del modulo”,
pag. 11).
☐ Il ricevitore di comandi centralizzati deve essere collegato a uno dei moduli (v. cap. 5.6
“Collegamento di un ricevitore di comandi centralizzati”, pag. 15).
☐ Su tutti gli inverter devono essere predisposte le aperture dell’involucro necessarie (v. cap. 5.4
“Preparazione dell’apertura dell’involucro sull’inverter”, pag. 14).
☐ Il cavo deve essere predisposto su entrambe le estremità per il collegamento di un connettore
multipolare (v. cap. 5.5 “Preparazione del cavo di collegamento per connettore multipolare”,
pag. 15).

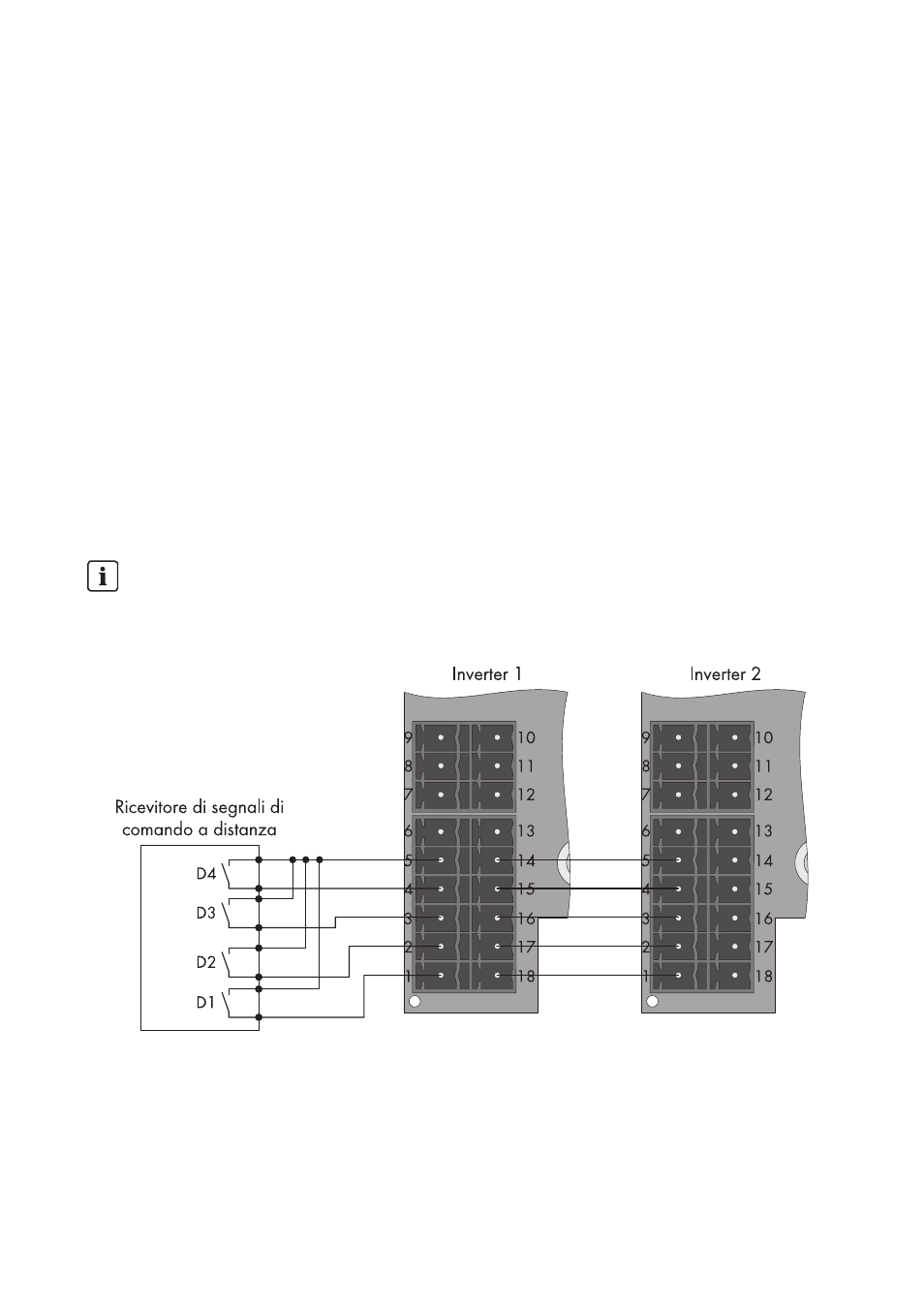

Figura 6: Cablaggio per l’inoltro del segnale del ricevitore di comandi centralizzati (esempio)
Il collegamento in parallelo consente un massimo di 5 moduli
È possibile utilizzare il segnale di 1 ricevitore di comandi centralizzati per massimo 5 inverter
con modulo.
