5 Collegamento elettrico
5.1 Posizione di montaggio e percorso dei cavi
Posizione di montaggio e percorso dei cavi in Sunny Boy Smart Energy

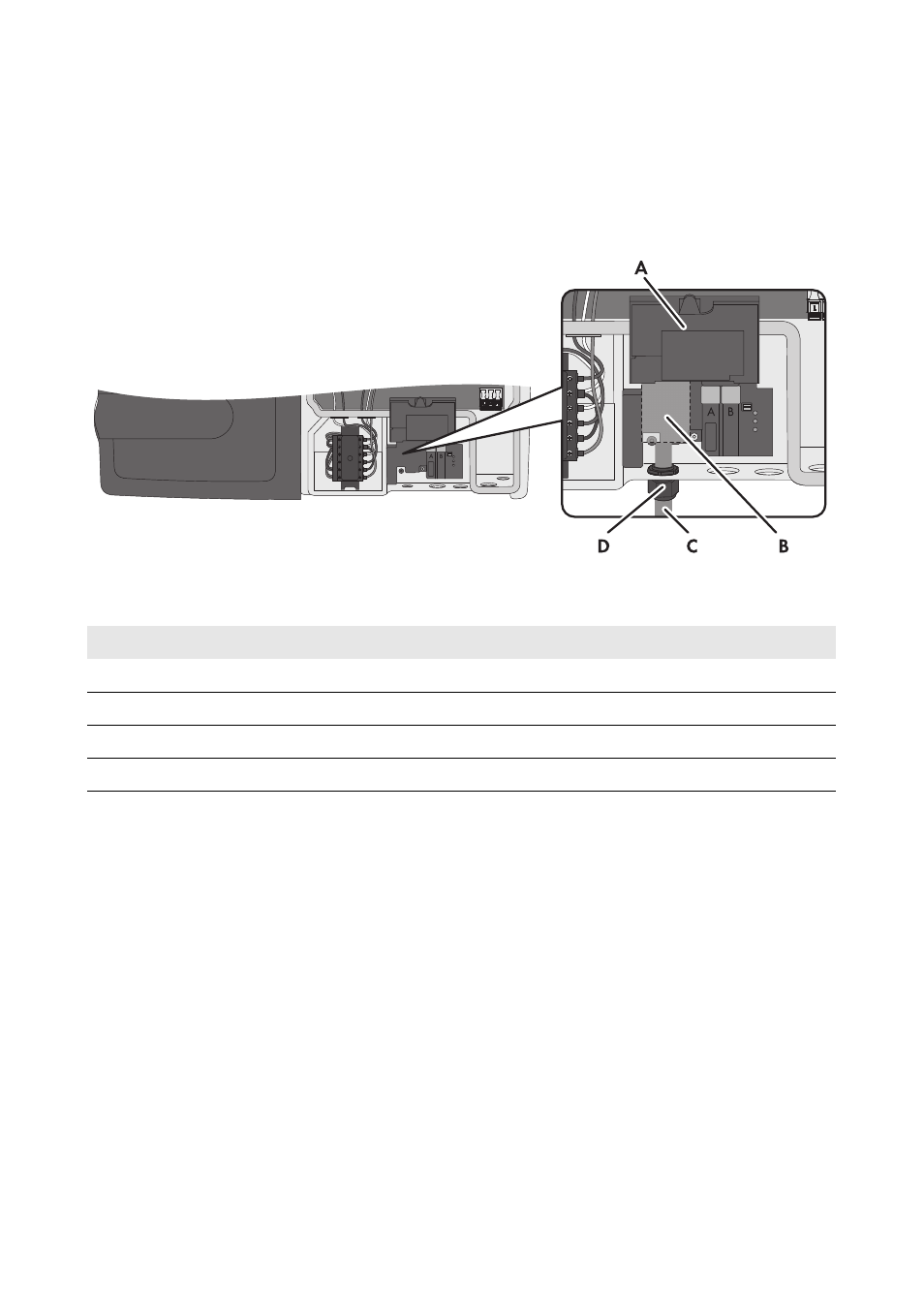

Figura 3: Posizione di montaggio e percorso dei cavi in Sunny Boy Smart Energy con coperchio dell’involucro
aperto e display sollevato
Posizione Denominazione
A Display dell’inverter (sollevato)
B Posizione di montaggio del modulo
C Percorso dei cavi al modulo
D Pressacavo M20 x 1,5
