SMA Solar Technology AG 5 Collegamento elettrico
Istruzioni per l’installazione PCONTROLMOD-IA-it-15 13

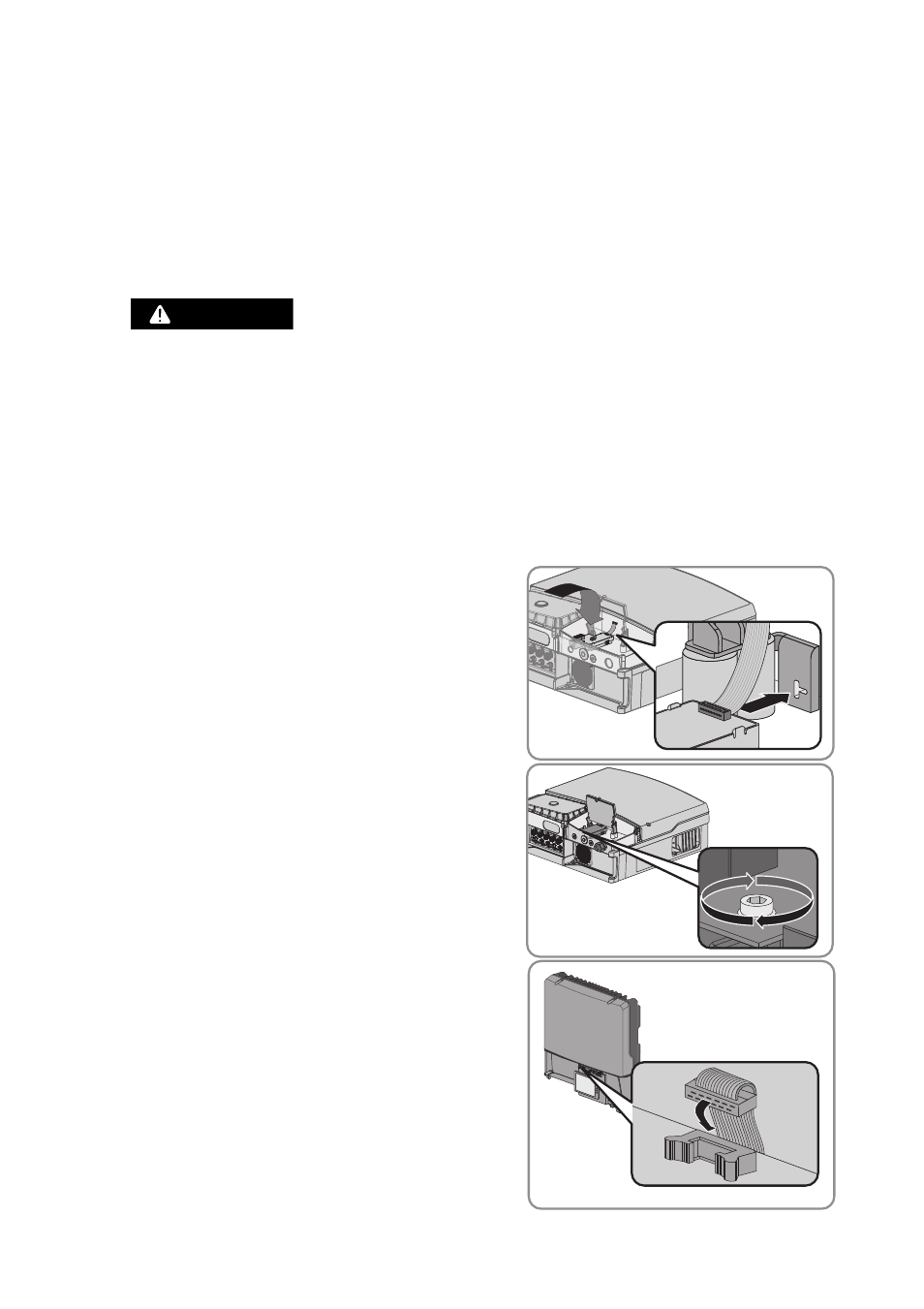

5.3.2 Montaggio del modulo in Sunny Tripower / Sunny Boy
Presupposto:
☐ La versione firmware dell’inverter è supportata (v. cap. 2.3 “Prodotti supportati”, pag. 4).
Se necessario aggiornare il firmware dell’inverter con la scheda SD (v. la descrizione tecnica
“Update del firmware con scheda SD” sul sito www.SMA-Solar.com).
Procedura:
2. Svitare la vite del display e ruotarlo verso l’alto finché non scatta in posizione.
3. Se nel punto di montaggio del modulo è montata un’altra interfaccia di comunicazione,
smontarla (v. istruzioni per l’installazione dell’interfaccia di comunicazione).
4. Inserire il modulo nell’inverter e far passare verso
l’alto sul retro del display il cavo piatto. Il nasello
sullo spigolo posteriore del modulo deve trovarsi
nel foro del supporto in plastica dell’inverter.
5. Avvitare la vite al modulo con una brugola da 3
(coppia: 1,5 Nm).
6. Ruotare il display verso il basso.
7. Inserire il cavo piatto nella presa sinistra sul display
dell’inverter.
1.
1&3*$0-0
Pericolo di morte per folgorazione all’apertura dell’inverter
Sui componenti dell’inverter sotto tensione sono presenti tensioni elevate. Il contatto con
componenti sotto tensione causa lesioni gravi o mortali.
• Sconnettere l’inverter sui lati CA e CC e aprirlo (v. le istruzioni dell’inverter). Rispettare il
tempo di scarica dei condensatori.
