Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera del profilo FK
6
248
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

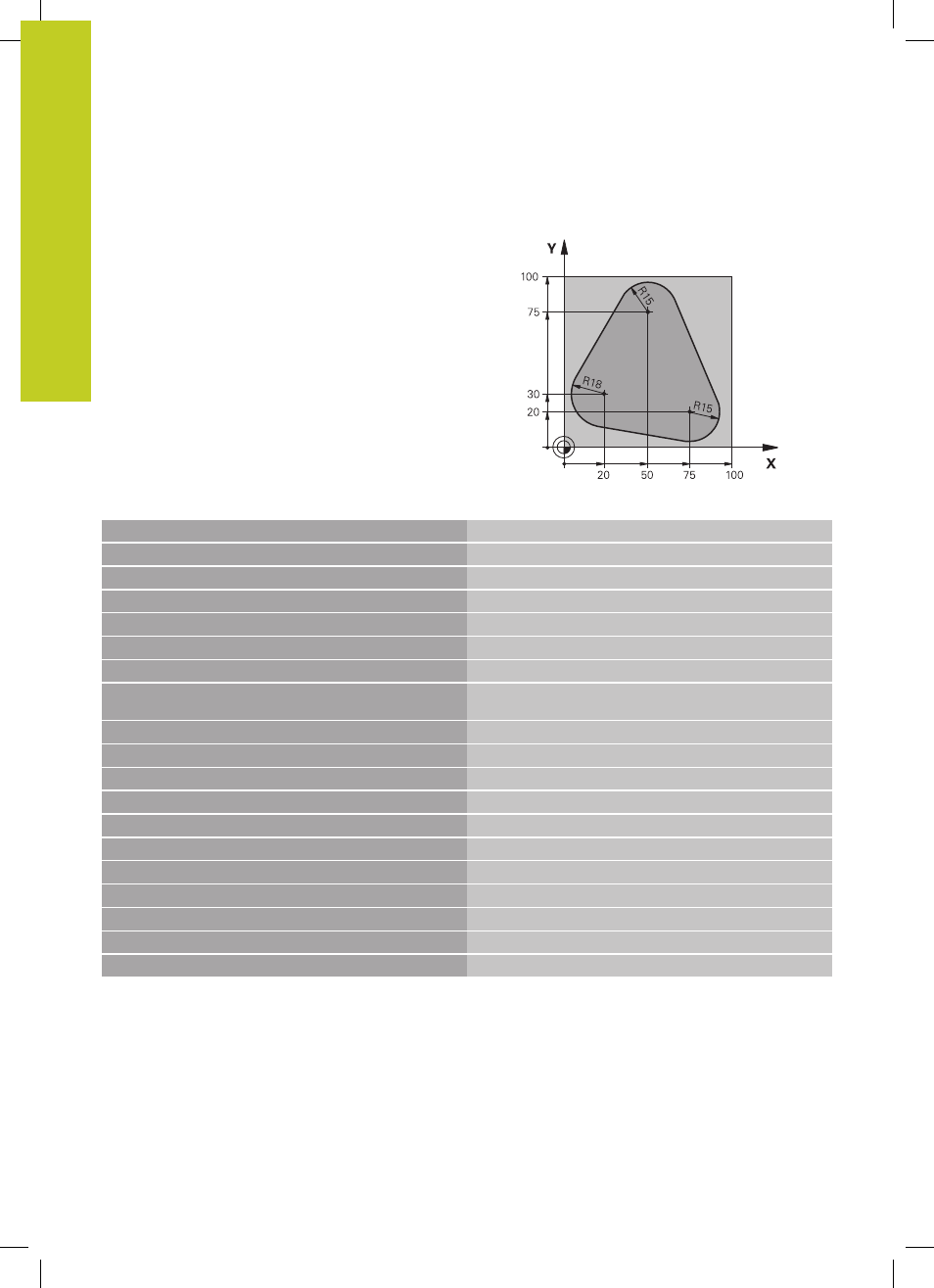

Esempio: programmazione FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Chiamata utensile
4 L Z+250 R0 FMAX Disimpegno utensile
5 L X-20 Y+30 R0 FMAX Preposizionamento utensile
6 L Z-10 R0 F1000 M3 Posizionamento alla profondità di lavorazione
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Avvicinamento al profilo su un cerchio con raccordo
tangenziale
8 FC DR- R18 CLSD+ CCX+20 CCY+30 Sezione FK:
9 FLT Programmazione dei dati noti per ogni elemento di profilo
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000
Distacco dal profilo su un cerchio con raccordo tangenziale
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
18 END PGM FK1 MM
