Programmazione: programmazione di profili

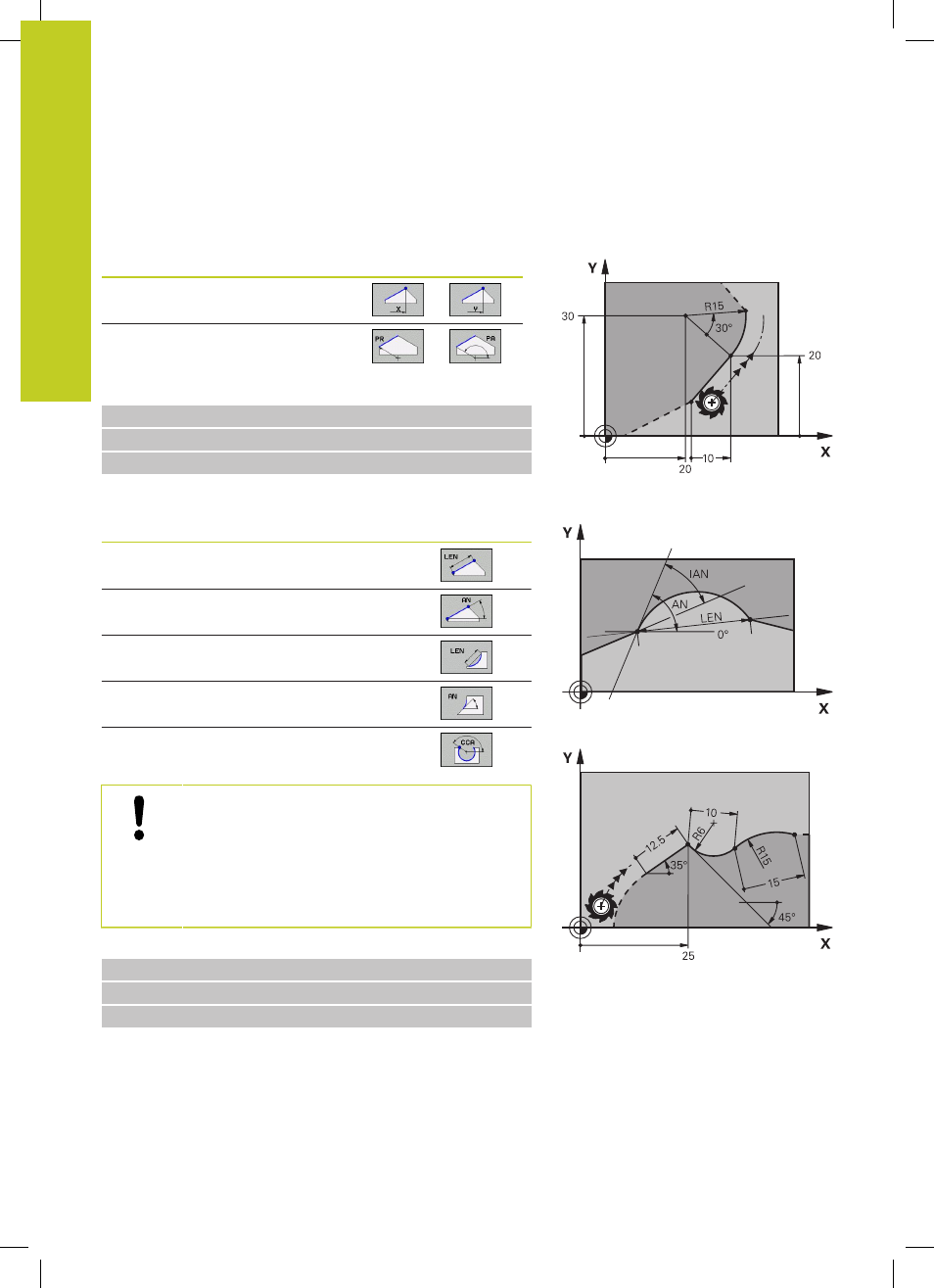

6.6 Movimenti traiettoria – Programmazione libera del profilo FK
6
242
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
Immissioni possibili
Coordinate punto finale
Dati noti Softkey
Coordinate cartesiane X e Y
Coordinate polari riferite a FPOL
Blocchi esemplificativi NC
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Direzione e lunghezza di elementi del profilo
Dati noti Softkey
Lunghezza della retta
Angolo di salita della retta
Lunghezza LEN della corda dell'arco di cerchio
Angolo di salita AN della tangente di
avvicinamento
Angolo al centro della corda dell'arco di cerchio
Attenzione Pericolo per il pezzo e l'utensile!
L'angolo di salita che è stato definito in modo
incrementale (
IAN) il TNC lo riferisce alla direzione
dell'ultimo blocco di traslazione. I programmi che
contengono angoli di salita incrementali e che sono
stati creati su un iTNC 530 o su TNC di versioni
precedenti non sono compatibili.
Blocchi esemplificativi NC
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
