Movimenti traiettoria – Programmazione libera del profilo FK 6.6
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
245

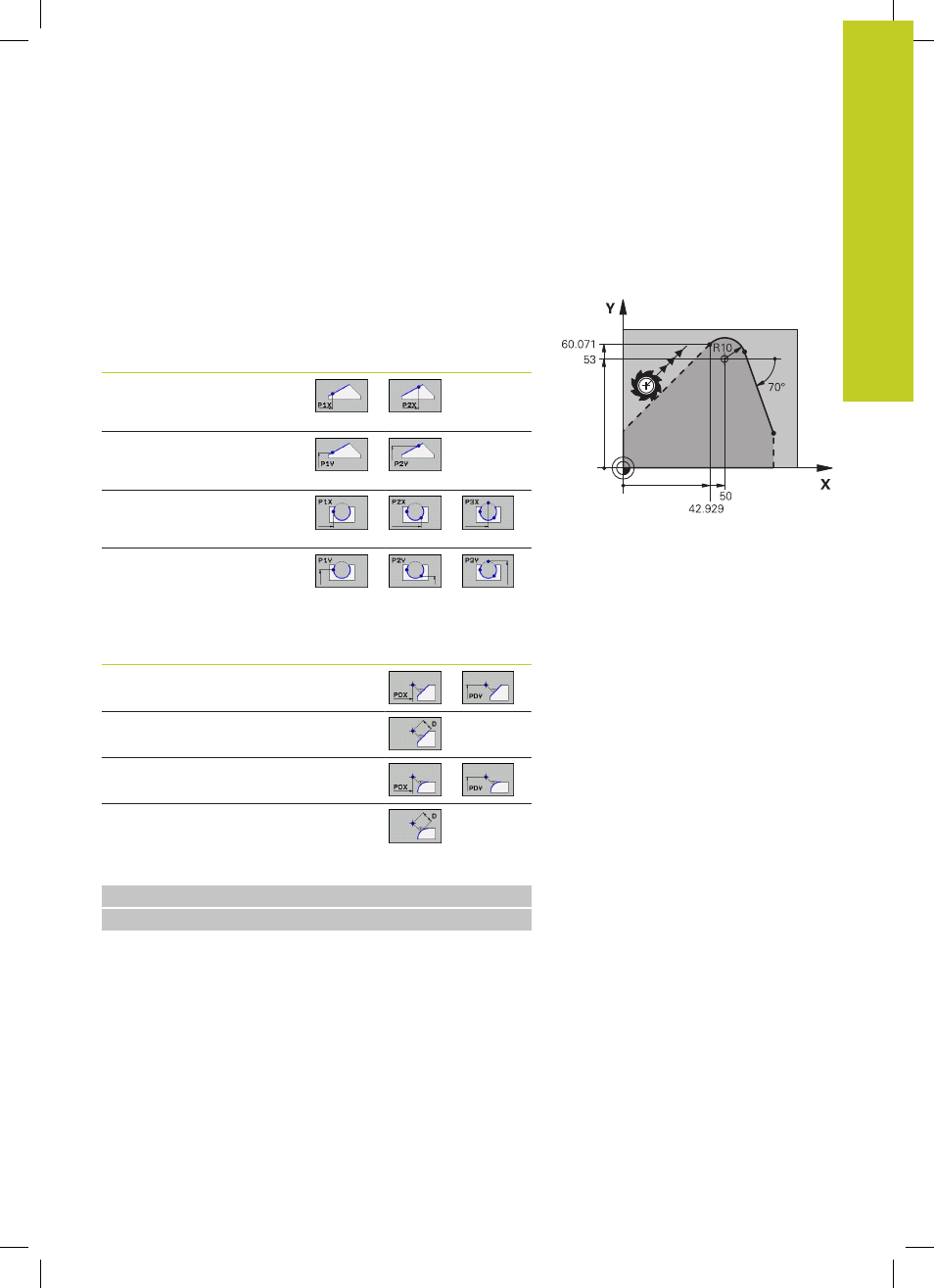

Punti ausiliari
Sia per le rette libere che per le traiettorie circolari libere si possono
inserire coordinate per punti ausiliari sul o accanto al profilo.
Punti ausiliari su un profilo
I punti ausiliari si trovano direttamente sulla retta o sul
prolungamento teorico della retta o direttamente sulla traiettoria
circolare.
Dati noti Softkey
Coordinata X di un punto
ausiliario P1 oppure P2 di una
retta
Coordinata Y di un punto
ausiliario P1 oppure P2 di una
retta
Coordinata X di un punto
ausiliario P1, P2 oppure P3 di
una traiettoria circolare
Coordinata Y di un punto
ausiliario P1, P2 oppure P3 di
una traiettoria circolare
Punti ausiliari accanto ad un profilo
Dati noti Softkey
Coordinate X e Y del punto ausil. in
vicinanza di una retta
Distanza del punto ausiliario dalla retta
Coordinate X e Y del punto ausiliario
accanto ad una traiettoria circolare
Distanza del punto ausiliario dalla
traiettoria circolare
Blocchi esemplificativi NC
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
