Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
219

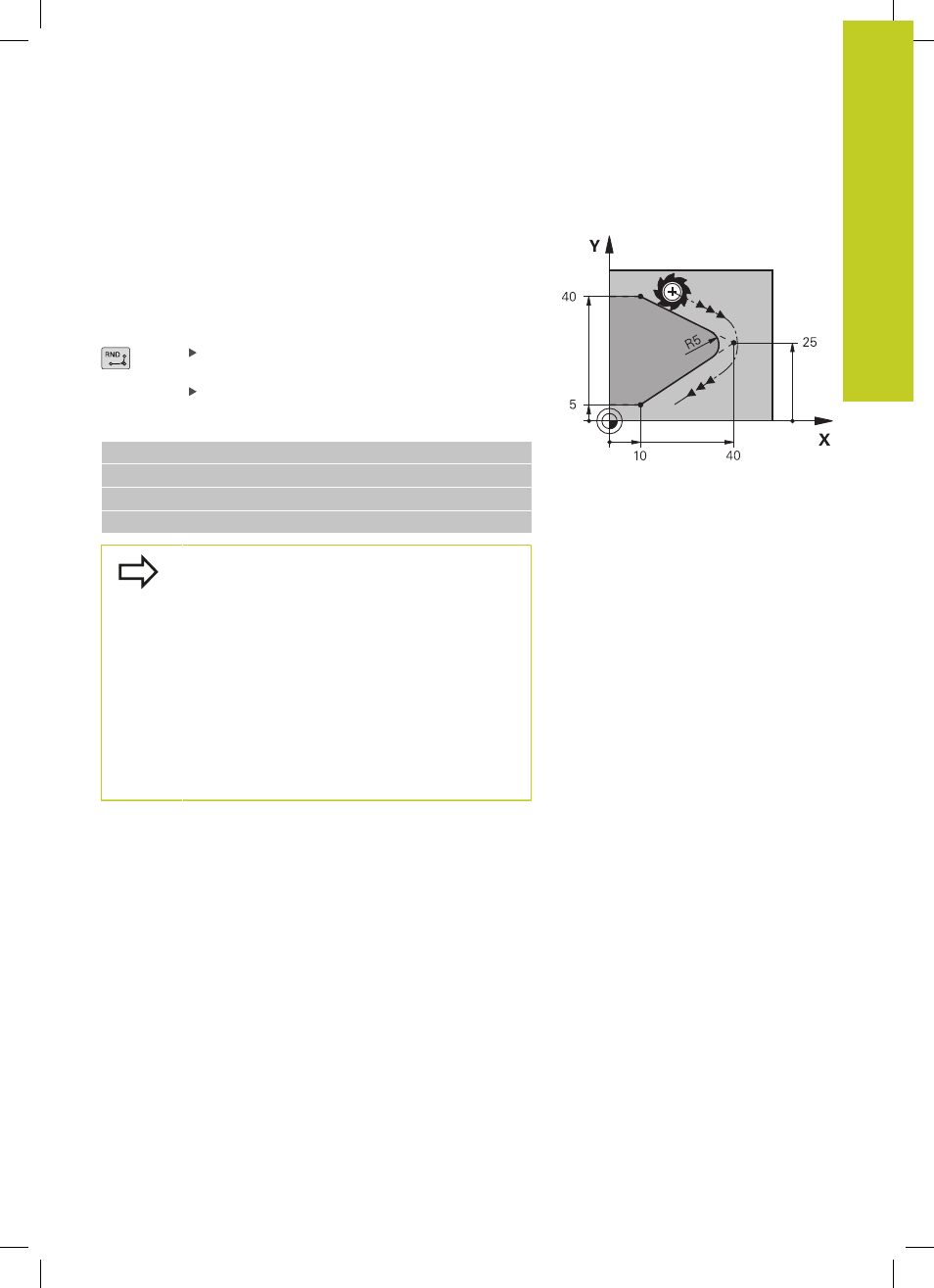

Arrotondamento spigoli RND
Con la funzione
RND si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
Raggio di arrotondamento: raggio dell'arco di
cerchio, se necessario:
Avanzamento F (attivo solo nel blocco RND)
Blocchi esemplificativi NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono
essere programmate entrambe le coordinate del
piano nel quale l'arrotondamento verrà eseguito. Se
si esegue la lavorazione del profilo senza correzione
del raggio utensile, occorre programmare entrambe
le coordinate del piano di lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco
RND è
attivo solo in questo blocco
RND. Dopo il blocco
RND ridiventa attivo l'avanzamento programmato nel
blocco precedente.
Un blocco
RND può essere utilizzato anche per
l'avvicinamento dolce al profilo.
