Generalità relative alle funzioni di traiettoria 6.2
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
207

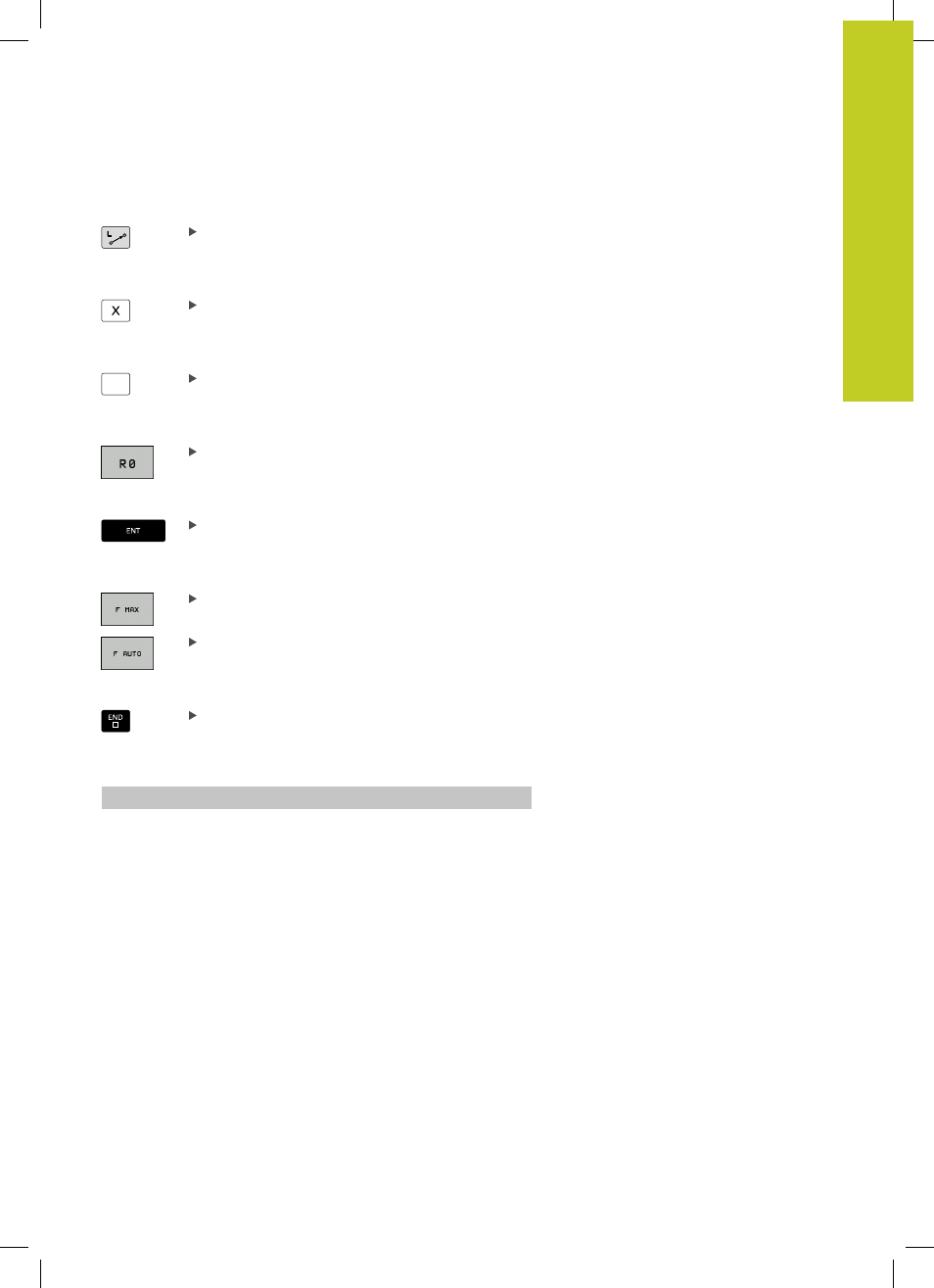

Esempio - Programmazione di una retta
Aprire il dialogo di programmazione: ad es. retta
COORDINATE?
Inserire le coordinate del punto finale della retta,
ad es. -20 in X
COORDINATE?
Y
Inserire le coordinate del punto finale della retta,
ad es. 30 in Y, confermare con il tasto ENT
CORR. RAGGIO: RL/RR/SENZA CORR.?
Selezione correzione raggio: premere ad es. il
softkey
R0, l'utensile si sposta senza correzione.
AVANZAMENTO F=? / F MAX = ENT
Inserire
100 (avanzamento ad es. 100 mm/min;
con programmazione INCH: l'immissione di 100
corrisponde all'avanzamento di 10 inch/min.) e
confermare con il tasto
ENT oppure
Spostare in rapido: premere il softkey FMAX,
oppure
spostare con avanzamento definito nel blocco
TOOL CALL : premere il softkey
F AUTO.
FUNZIONE AUSILIARIA M?
Inserire
3 (funzione ausiliaria, ad es. M3) e
concludere il dialogo con il tasto END
Riga nel programma di lavorazione
L X-20 Y+30 R0 FMAX M3
