Programmazione: utensili
5.3 Correzione utensile
5
198
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

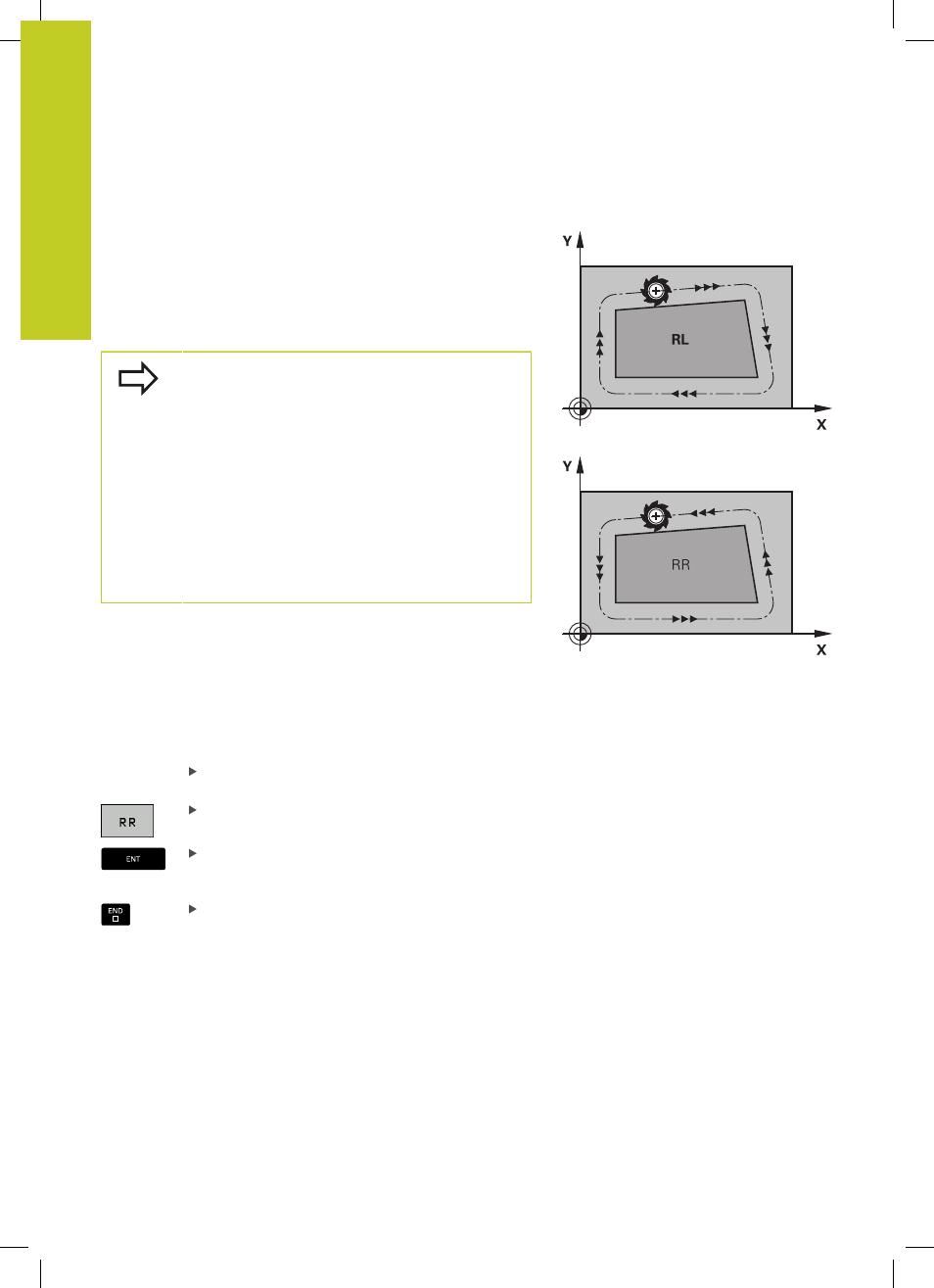

Movimenti traiettoria con correzione raggio: RR e RL
RR: L'utensile trasla a destra del profilo
RL: L'utensile trasla a sinistra del profilo
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure.
Tra due blocchi di programma con differente
correzione del raggio
RR e RL nel piano di lavoro deve
trovarsi almeno un blocco di spostamento senza
correzione del raggio, (quindi con
R0).
Il TNC attiva una correzione del raggio alla fine del
blocco in cui viene programmata per la prima volta.
Al primo blocco con correzione del raggio
RR/RL e
alla disattivazione con
R0 il TNC posiziona l'utensile
sempre perpendicolarmente al punto di partenza o
al punto finale programmati. Posizionare l'utensile
prima del primo punto del profilo o dopo l'ultimo
punto del profilo, in modo da non danneggiare il
profilo.
Immissione della correzione raggio
La correzione del raggio si imposta in un blocco L . Inserire le
coordinate del punto di arrivo e confermare con il tasto ENT.
CORR.RAGGIO.: RL/RR/SENZA CORR.?
Movimento utensile a sinistra del profilo
programmato: premere il softkey RL oppure
Movimento utensile a destra del profilo
programmato: premere il softkey RR oppure
Movimento utensile senza correzione raggio o
annullamento correzione raggio: premere il tasto
ENT
Conclusione del blocco: premere il tasto END
