HEIDENHAIN iTNC 530 (340 49x-04) smarT.NC Pilot - Manuale (Pagina 93)

93
De
finizio
n
e delle
lavorazioni
Unit 256 isole rettangolari

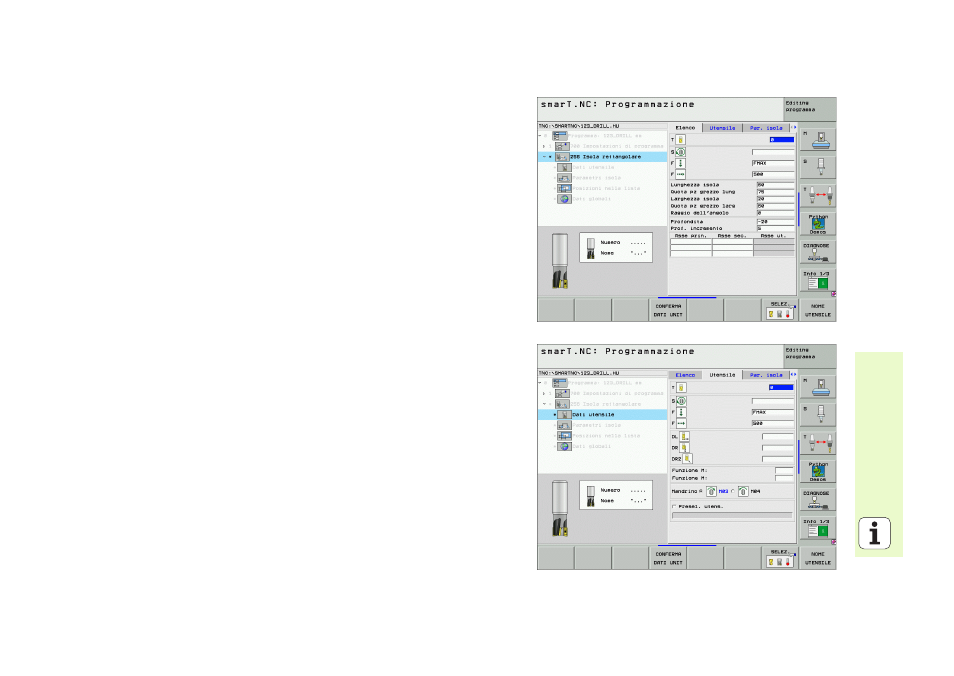

Parametri nel modulo Panoramica:
 T : Numero oppure nome utensile (commutabile tramite softkey)
 S : Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
 F : Avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
 F : Avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
 Lunghezza isola : lunghezza dell'isola nell'asse principale
 Quota pz grezzo lung : lunghezza del pezzo grezzo nell'asse principale
 Larghezza isola : larghezza dell'isola nell'asse secondario
 Quota pz grezzo larg : larghezza del pezzo grezzo nell'asse principale
 Raggio dell'angolo : Raggio sull'angolo dell'isola
 Profondità : Profondità finale dell'isola
 Profondità di accostamento : quota dei singoli accostamenti
dell'utensile
 Sovrametallo laterale : sovrametallo per finitura laterale
 Posizioni di lavorazione (vedere "Definizione delle posizioni di
lavorazione" a pagina 143).
Parametri aggiuntivi nel modulo di dettaglio Tool:
 DL : valore delta lunghezza per utensile T
 DR : valore delta raggio per utensile T
 DR2 : valore delta raggio 2 (raggio dell'angolo) per utensile T
 Funzione M : Funzioni ausiliarie M qualsiasi
 Mandrino : senso di rotazione del mandrino. smarT.NC imposta di serie
M3
 Preselezione utens. : se necessario, numero dell'utensile successivo
per accelerare il cambio utensile (dipende dalla macchina)
