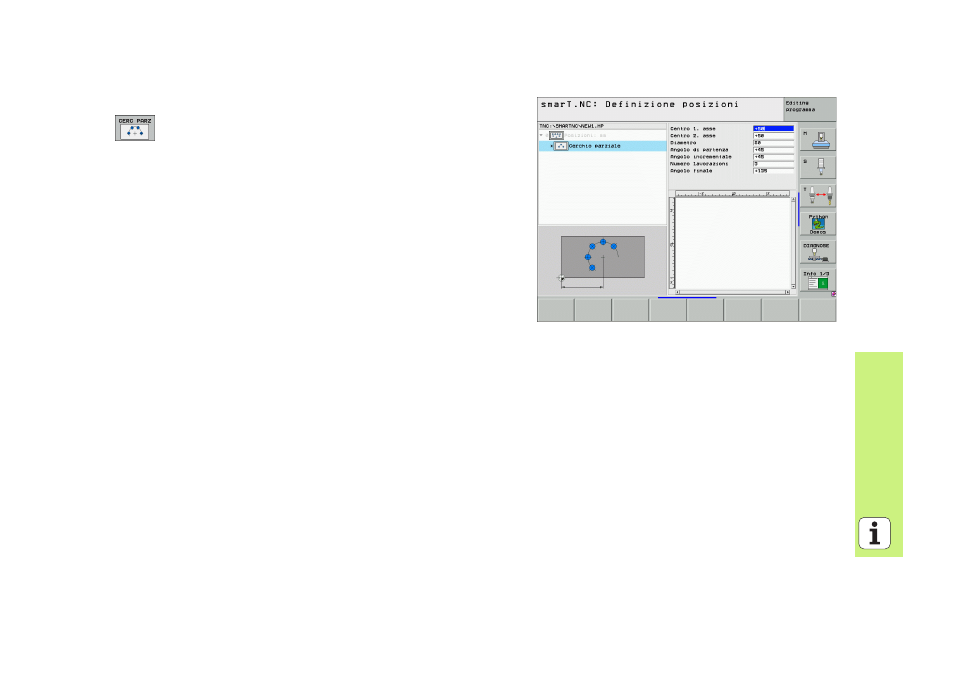

Cerchio parziale
 Centro 1° asse : coordinata del centro del cerchio 1 nell'asse
principale del piano di lavoro
 Centro 2° asse : coordinata del centro del cerchio 2 nell'asse
secondario del piano di lavoro
 Diametro : diametro del cerchio
 Angolo di partenza : angolo polare della prima posizione di
lavorazione. Asse di riferimento: asse principale del piano di
lavoro attivo (per es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
 Passo angolare : angolo polare incrementale tra due
posizioni di lavorazione. Il valore può essere inserito con
segno positivo o negativo Una modifica del passo angolare
provoca automaticamente una modifica dell'angolo finale
definito
 Numero di lavorazioni : numero totale di posizioni di
lavorazione sul cerchio
 Angolo finale : angolo polare dell'ultimo foro. Asse di
riferimento: asse principale del piano di lavoro attivo (per es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo Una modifica dell'angolo finale
provoca automaticamente una modifica del passo angolare
eventualmente definito in precedenza
