160
De
finizio
n
e delle
posi
z
ioni
di
lavorazione

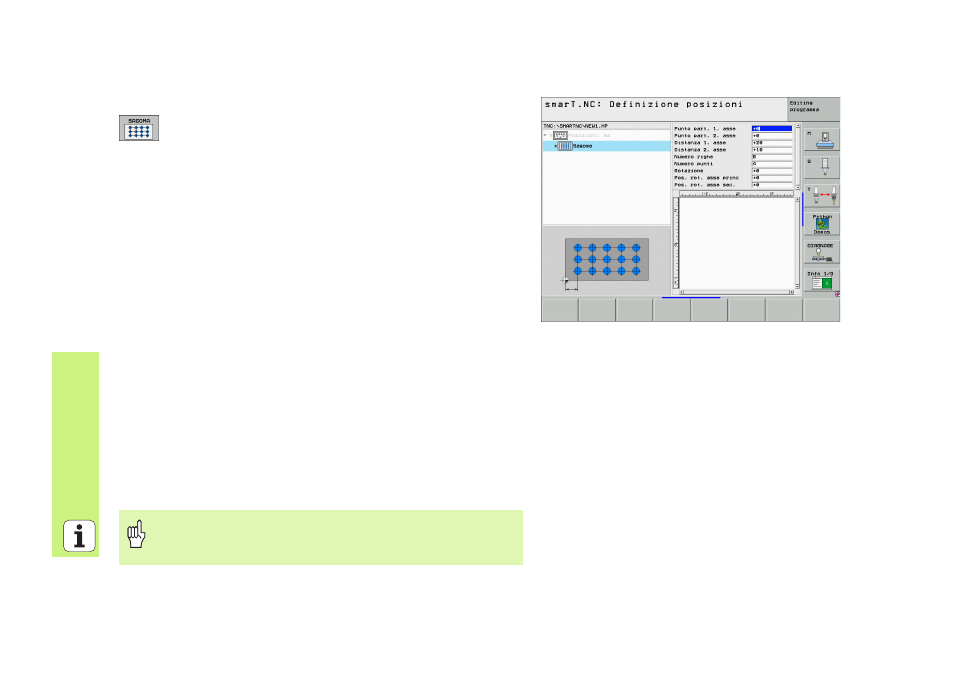

Sagoma diritta, ruotata o distorta
 Punto di partenza 1° asse : coordinata del punto di
partenza della sagoma 1 nell'asse principale del piano di
lavoro
 Punto di partenza 2° asse : coordinata del punto di
partenza della sagoma 2 nell'asse secondario del piano di
lavoro
 Distanza 1° asse : distanza delle posizioni di lavorazione
nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Distanza 2° asse : distanza delle posizioni di lavorazione
nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Numero righe : numero totale di righe della sagoma
 Numero colonne : numero totale di colonne della sagoma
 Rotazione : angolo di rotazione con cui tutta la sagoma viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (per es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
 Rotazione asse principale : angolo di rotazione con cui
esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
 Rotazione asse secondario : angolo di rotazione con cui
esclusivamente l'asse secondario del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
I parametri Rotazione asse principale e Rotazione asse
secondario
agiscono in modo additivo rispetto a una
Rotazione di tutta la sagoma già eseguita.
