Modifica di file
DXF
(opzio
ne
software)
Cliccare con il tasto sinistro del mouse sul secondo
elemento (retta, cerchio completo o arco di cerchio): Il TNC
inserisce il punto d'intersezione degli elementi nella finestra
sinistra (indica un simbolo di punto)

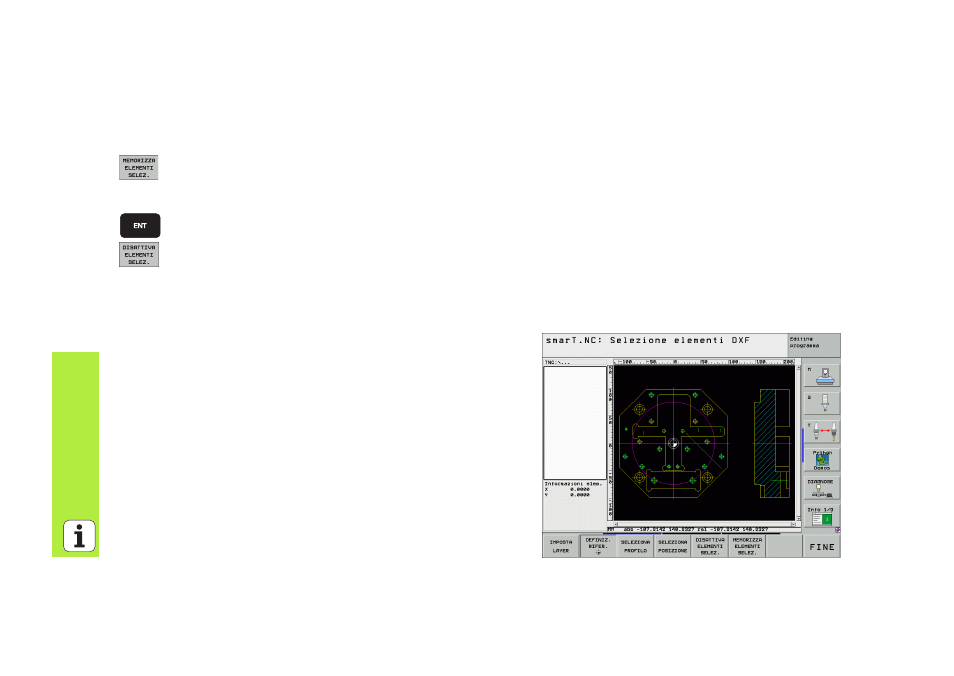

Memorizzare le posizioni di lavorazione in un file di punti: Il
TNC visualizza una finestra in primo piano in cui si può
inserire un nome di file qualsiasi. Impostazione base: Nome
del file DXF
Confermare l'inserimento: Il TNC salva il programma di
profilo nella directory in cui è memorizzato anche il file DXF
Se si desidera selezionare altre posizioni di lavorazione, per
memorizzarle in un altro file: premere il softkey DISATTIVA
ELEMENTI SELEZIONATI ed eseguire la selezione come
descritto in precedenza
Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra le coordinate della
posizione di lavorazione che è stata selezionata per ultima cliccando con
il mouse nella finestra sinistra o destra.
