Generalità
Editing di profili
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

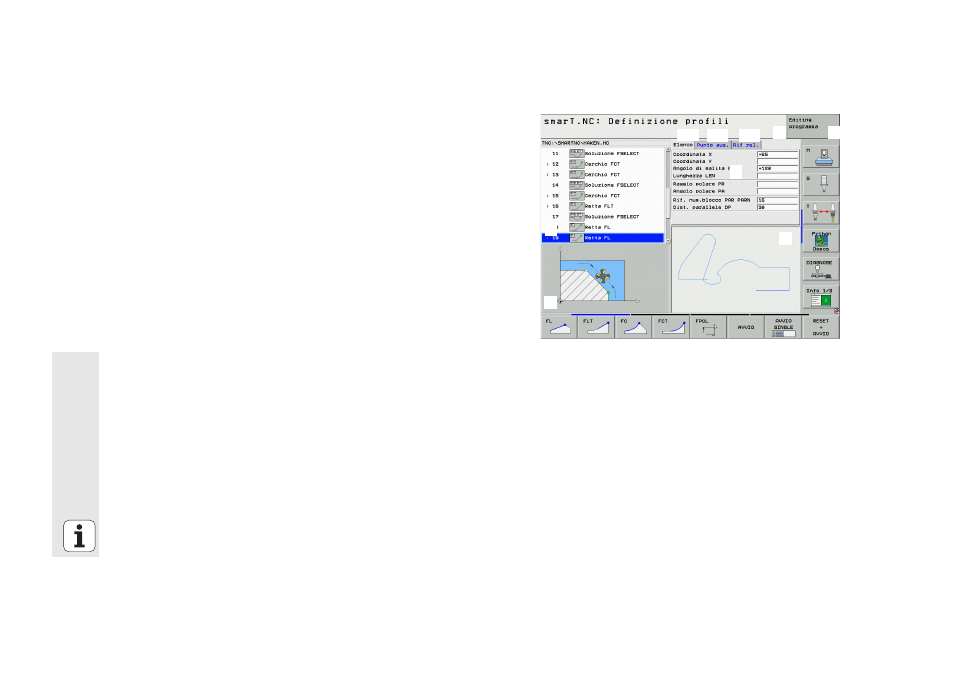

Riga d'intestazione: Testo del modo operativo, messaggi d'errore
2
Modo operativo attivo in background
3
Struttura ad albero (Treeview), in cui vengono rappresentati in modo
strutturato i rispettivi elementi di profilo
4
Finestra modulo con i rispettivi parametri: Nella programmazione
profili FK possono essere presenti fino a quattro moduli:
4.1
: Modulo di panoramica
Include le possibilità di inserimento maggiormente utilizzate
4.2
: Modulo di dettaglio 1
Include le possibilità di inserimento per punti ausiliari (FL/FLT) o
per dati del cerchio (FC/FCT)
4.3
: Modulo di dettaglio 2
Include le possibilità di inserimento per riferimenti relativi (FL/FLT)
o per punti ausiliari (FC/FCT)
4.4
: Modulo di dettaglio 3
Disponibile solo con FC/FCT, include le possibilità di inserimento
per riferimenti relativi
5
Finestra immagine ausiliaria, in cui il parametro attivo viene
rappresentato graficamente
6
Finestra grafica, in cui i profili programmati vengono rappresentati
subito dopo che il modulo è stato memorizzato
