Unit 125 Profilo sagomato
Con il profilo sagomato si possono lavorare profili aperti e chiusi che sono
stati definiti in un programma .HC, o generati con il converter DXF.

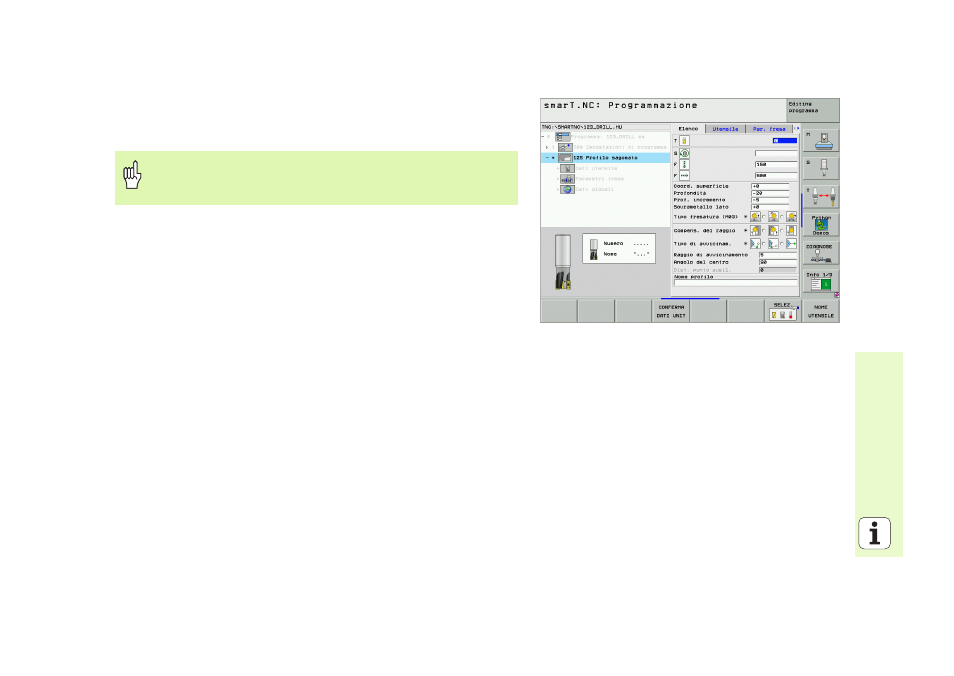

Parametri nel modulo Panoramica:
 T : Numero oppure nome utensile (commutabile tramite softkey)
 S : Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
 F : Avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
 F : Avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
 Coordinata superficie : Coordinata della superficie del pezzo a cui si
riferiscono le profondità indicate
 Profondità : Profondità di fresatura
 Profondità di accostamento : quota dei singoli accostamenti
dell'utensile
 Sovrametallo laterale : sovrametallo per finitura
 Tipo di fresatura : fresatura concorde, fresatura discorde o
lavorazione con pendolamento
 Correzione del raggio : Lavorazione del profilo con correzione a
sinistra, correzione a destra o senza correzione
 Tipo di avvicinamento : avvicinamento tangenziale su un arco di
cerchio o avvicinamento tangenziale su una retta o avvicinamento
perpendicolare al profilo
 Raggio di avvicinamento (efficace solo se è selezionato
l'avvicinamento tangenziale su un arco di cerchio): raggio del cerchio di
avvicinamento
Scegliere il punto iniziale e finale del profilo in modo che ci sia
spazio sufficiente per i movimenti di avvicinamento e
allontanamento!
