Quickstart, la
guida rapida

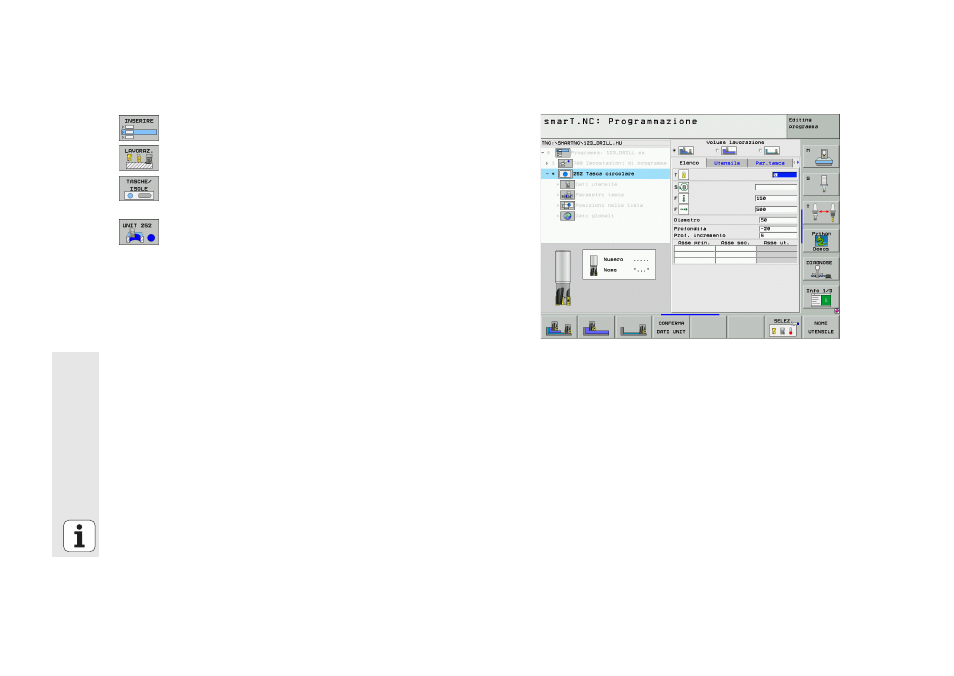

Definizione tasca circolare
 Inserimento passo di lavorazione: premere il softkey
INSERIRE
 Inserimento lavorazione
 Inserimento lavorazione tasca: Premere il softkey TASCHE/
ISOLE, Il TNC visualizza un livello softkey con le fresature
disponibili
 Selezione tasca circolare: Premere il softkey UNIT 252, il
TNC visualizza il modulo per una lavorazione tasca circolare.
Il tipo di lavorazione sta su sgrossatura e finitura
 Definizione utensile: Premere il softkey SELEZIONARE, il
TNC visualizza in una finestra sovrapposta il contenuto della
tabella utensili TOOL.T
 Spostare con i tasti freccia il campo chiaro sulla fresa a
candela e con il tasto ENT confermarla nel modulo
 Inserire il numero di giri del mandrino e confermare con il
tasto ENT
 Inserire l'avanzamento in profondità e confermare con il
tasto ENT
 Inserire l'avanzamento di fresatura e confermare con il tasto
ENT
 Inserire il diametro della tasca circolare e confermarlo con il
tasto ENT
 Inserire profondità, profondità di accostamento e quota
laterale e confermarle rispettivamente con il tasto ENT
 Inserire le coordinate del centro della tasca circolare in X e Y
e confermarle rispettivamente con il tasto ENT
 Salvare il modulo con il tasto END. La lavorazione tasca
circolare è completamente definita
 Provare il programma creato ed eseguirlo come descritto in
precedenza
