Quickstart, la
guida rapida

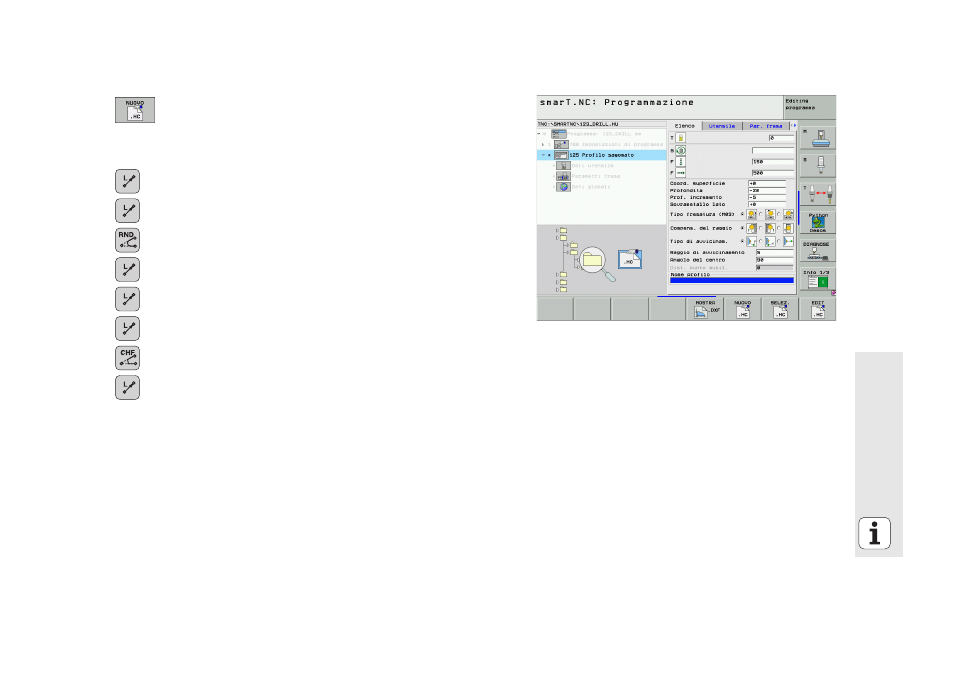

 Il campo di inserimento Nome profilo è attivo. Creazione di
un nuovo programma di profilo: smarT.NC visualizza una
finestra in primo piano per l'inserimento del nome profilo.
Inserire il nome del profilo e confermarlo con il tasto ENT,
ora smarT.NC si trova nel modo programmazione profilo
 Con il tasto L definire il punto di partenza del profilo in X e Y:
Salvare X=10, Y=10 con il tasto END
 Con il tasto L avvicinarsi al punto 2 : Salvare X=90 con il tasto
END
 Con il tasto RND definire il raggio di arrotondamento di 8
mm e salvarlo con il tasto END
 Con il tasto L avvicinarsi al punto 3 : Salvare Y=80 con il tasto
END
 Con il tasto L avvicinarsi al punto 4 : Salvare X=90, Y=70 con
il tasto END
 Con il tasto L avvicinarsi al punto 5 : Salvare Y=10 con il tasto
END
 Con il tasto CHF definire il raggio di 6 mm e salvarlo con il
tasto END
 Con il tasto L avvicinarsi al punto finale 6 : Salvare X=10 con
il tasto END
 Salvare il programma di profilo con il tasto END: Ora
smarT.NC si trova di nuovo nel modulo per la definizione
della lavorazione di profilo
 Salvare l'intera lavorazione di profilo con il tasto END. La
lavorazione di profilo è completamente definita
 Provare il programma creato ed eseguirlo come descritto in
precedenza
