150
De
finizio
n
e delle
posi
z
ioni
di
lavorazione

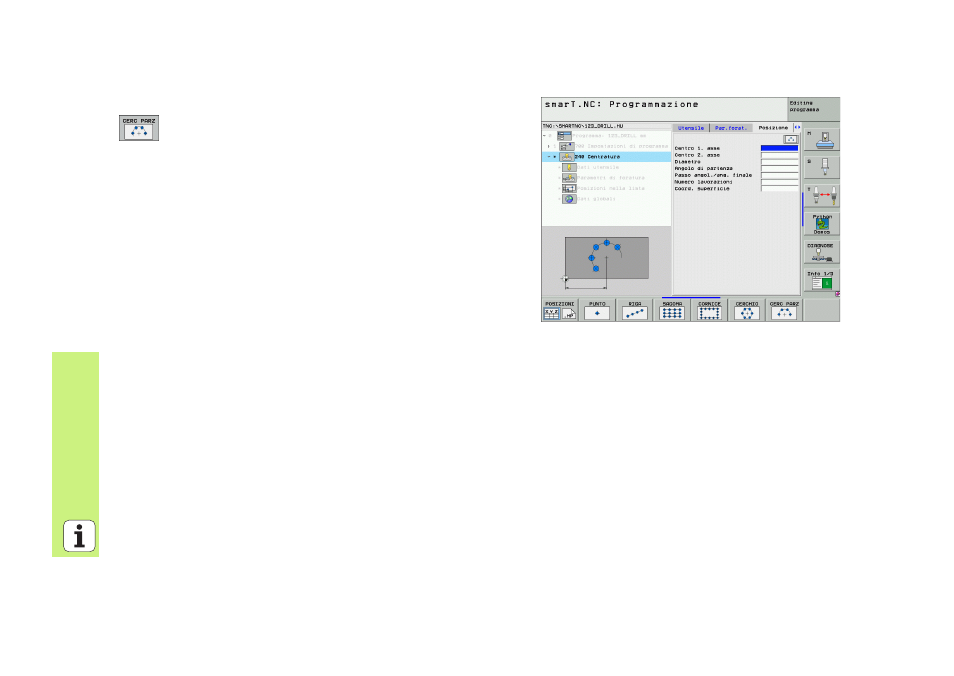

Cerchio parziale
 Centro 1° asse : coordinata del centro del cerchio 1 nell'asse
principale del piano di lavoro
 Centro 2° asse : coordinata del centro del cerchio 2 nell'asse
secondario del piano di lavoro
 Diametro : Diametro del cerchio di fori
 Angolo di partenza : angolo polare della prima posizione di
lavorazione. Asse di riferimento: asse principale del piano di
lavoro attivo (per es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
 Passo angolare/angolo finale : angolo polare incrementale
tra due posizioni di lavorazione. In alternativa angolo finale
assoluto inseribile (commutazione tramite softkey). I valori
possono essere inseriti con segno positivo o negativo
 Numero di lavorazioni : numero totale di posizioni di
lavorazione sul cerchio
 Coordinata superficie : Coordinata superficie del pezzo
