Schermo e pannello di comando 2.2
2
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
65
2.2 Schermo e pannello di comando

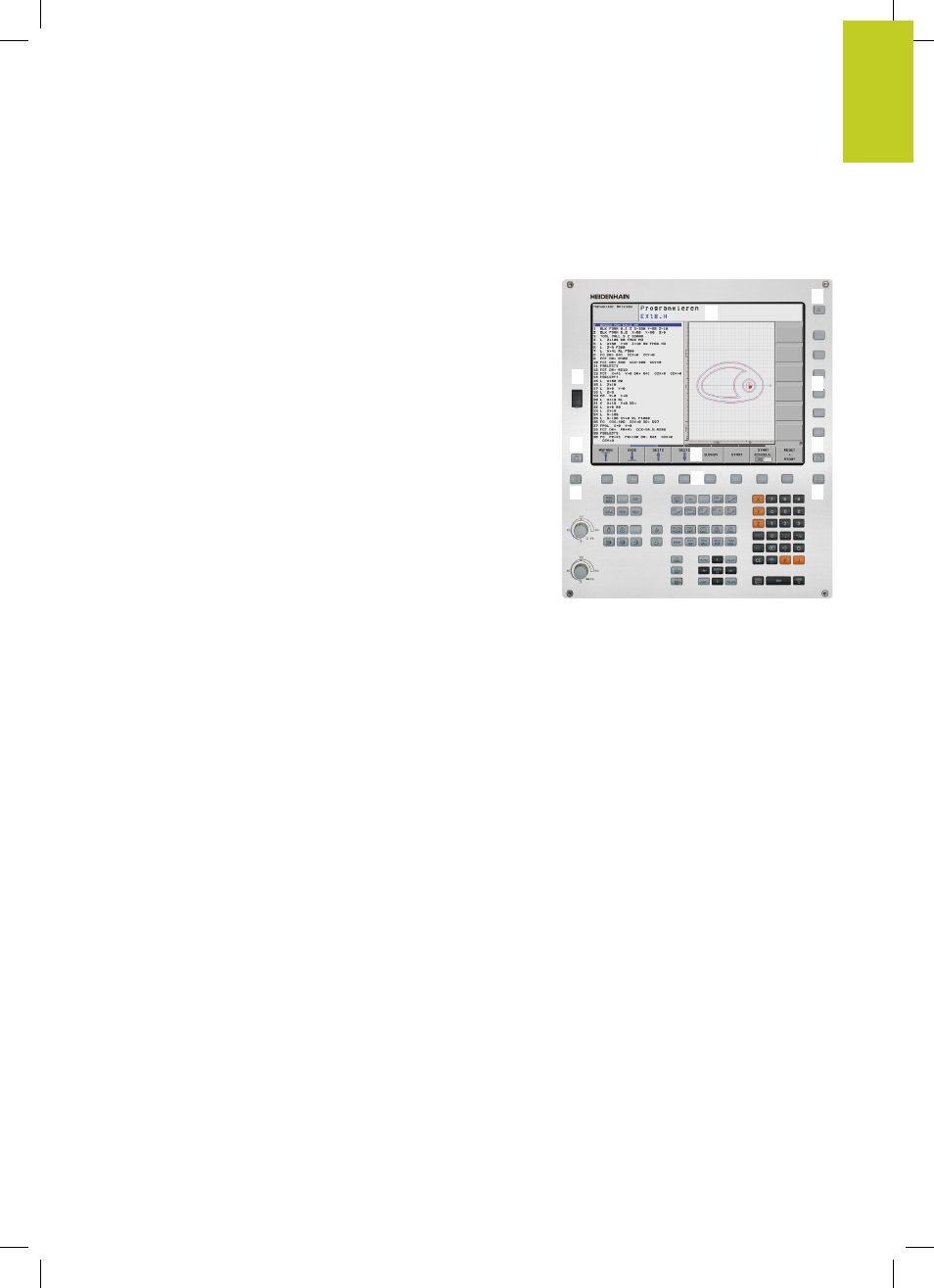

Schermo
Il TNC viene fornito come versione compatta o come versione con
schermo separato e pannello di comando. In entrambe le varianti il
TNC è dotato di uno schermo piatto TFT da 15".
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione"
a destra. Nel campo più lungo della riga di intestazione
compare il modo operativo attivo: nello stesso campo
vengono visualizzati anche le domande di dialogo e i messaggi
(eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
barra softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra la barra softkey
visualizzano il numero dei livelli softkey selezionabili con i tasti
di commutazione softkey disposti alle relative estremità. Il
livello softkey attivo è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Tasti di commutazione softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Tasti di commutazione softkey del costruttore della macchina
9 Porta USB
2
3
4
5
8
9
6
7
1
4
