Grafica 15.1
15
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
445

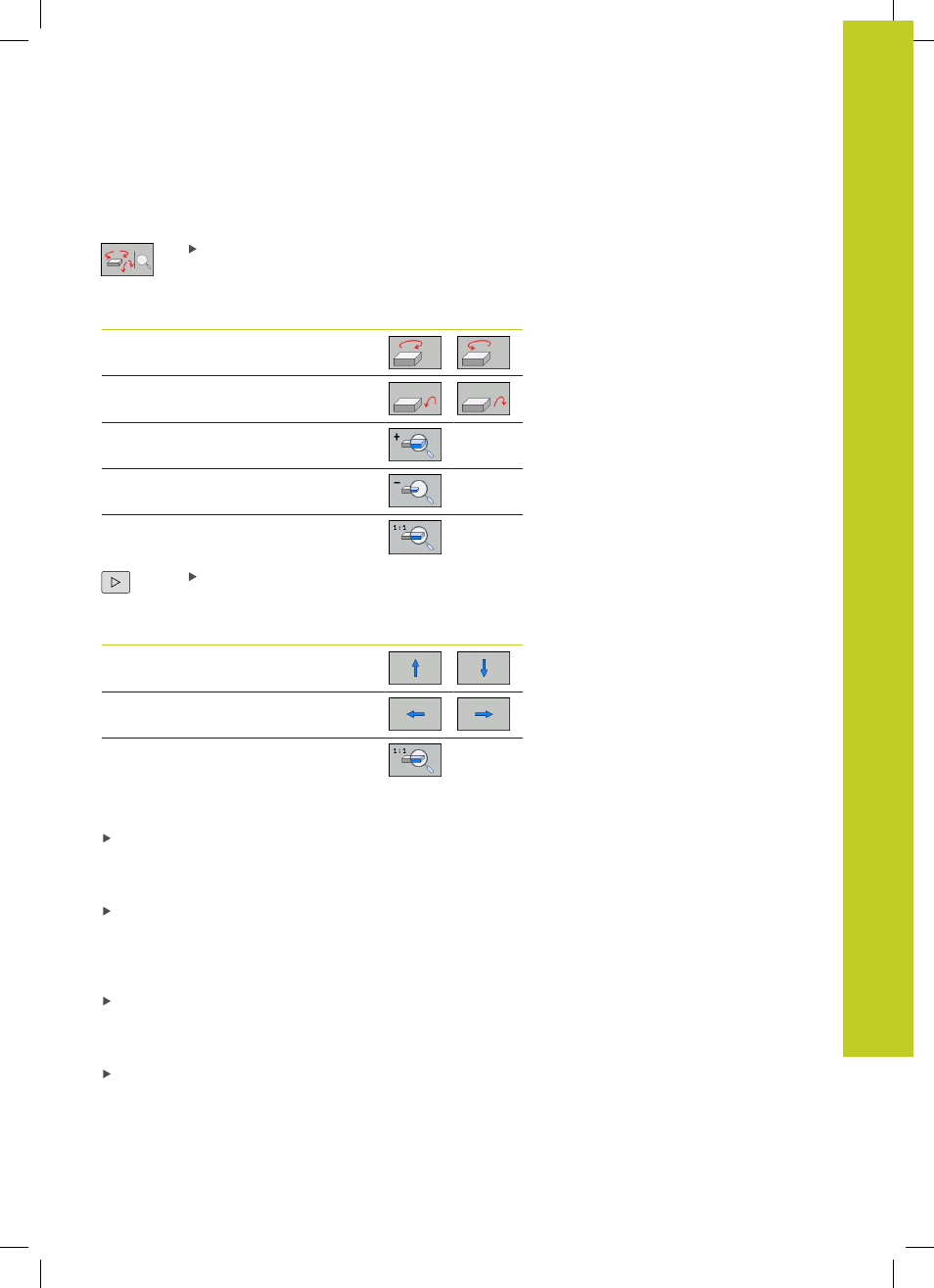

Rotazione, ingrandimento/riduzione e spostamento della
rappresentazione 3D
Selezionare le funzioni di rotazione e
ingrandimento/riduzione: il TNC visualizzerà i
seguenti softkey
Funzione Softkey
Rotazione verticale della
rappresentazione in passi di 5°
Inclinazione della rappresentazione
intorno all'asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione
Riduzione a passi della rappresentazione
Reset della rappresentazione alla
dimensione originaria
Commutare il livello softkey
Funzione Softkey
Spostamento della rappresentazione
verso l'alto e verso il basso
Spostamento della rappresentazione
verso sinistra e verso destra
Reset della rappresentazione alla
posizione originaria
Se al TNC è collegato un mouse, si possono eseguire le funzioni
descritte in precedenza anche con il mouse.
Per ruotare in modo tridimensionale la grafica rappresentata:
tenere premuto il tasto destro del mouse e muovere il mouse.
Quando si rilascia il tasto destro del mouse, il TNC orienta il
pezzo secondo l'allineamento definito
Per spostare la grafica rappresentata: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse. Il
TNC sposta il pezzo nella direzione corrispondente. Quando si
rilascia il tasto centrale del mouse, il TNC sposta il pezzo sulla
posizione definita
Per ingrandire con il mouse una determinata zona: tenendo
premuto il tasto sinistro del mouse marcare la zona di
ingrandimento. Quando si rilascia il tasto sinistro del mouse, il
TNC ingrandisce il pezzo sulla zona definita
Per ingrandire/ridurre rapidamente con il mouse: ruotare in
avanti o all'indietro la rotella del mouse
