Grafica 15.1
15
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
443

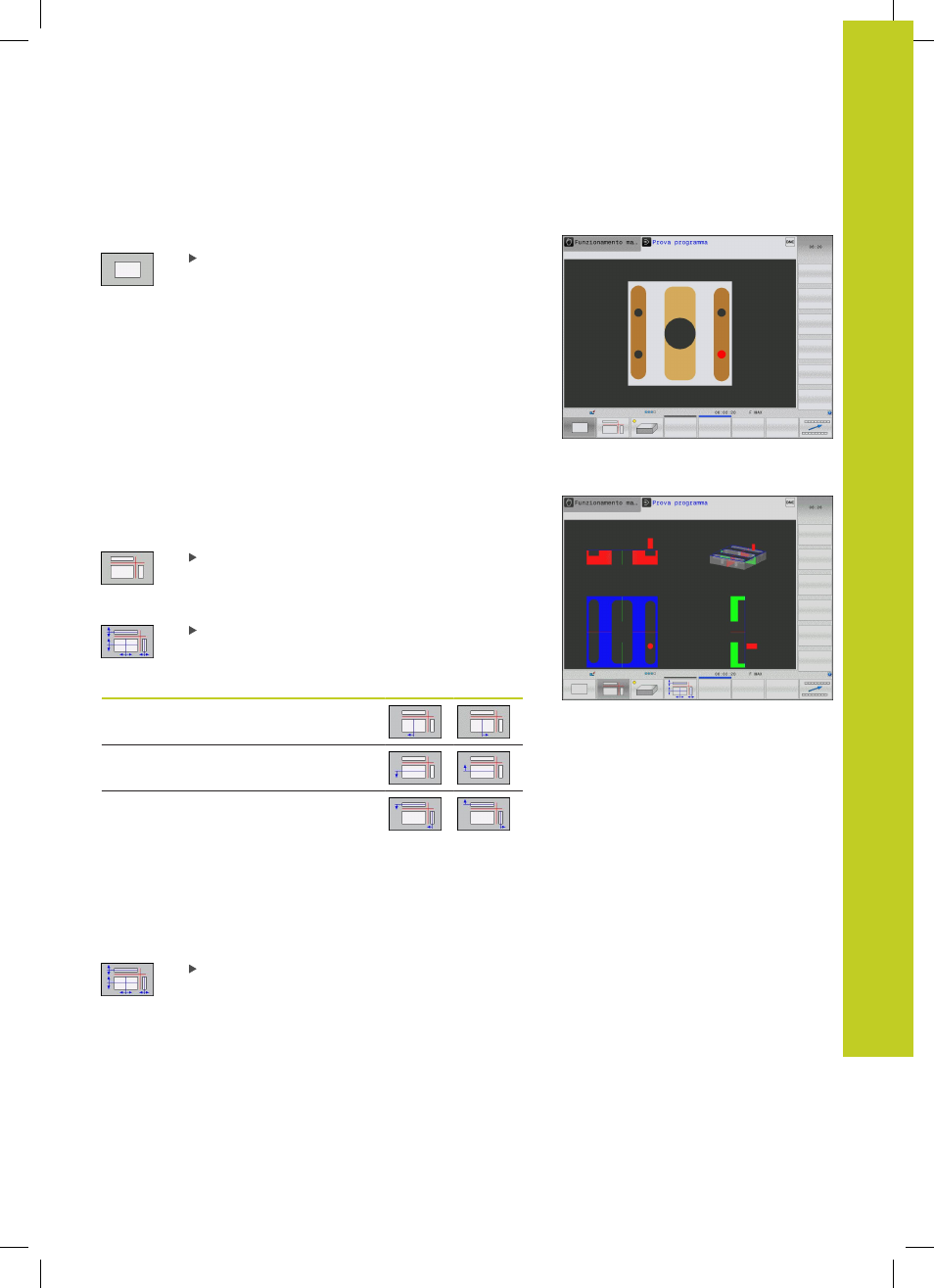

Vista dall'alto
Selezionare la vista dall'alto:
premere il softkey Vista dall'alto
Rappresentazione su 3 piani
Questa rappresentazione fornisce tre sezioni e un modello 3D,
simile ad un disegno tecnico.
Selezionare la rappresentazione su 3 piani:
premere il softkey Rappresentazione su 3 piani
Spostare le sezioni:
Selezionare le funzioni per lo spostamento della
sezione: il TNC visualizzerà i seguenti softkey
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione verticale in
avanti o all'indietro
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
La posizione della sezione viene visualizzata durante lo
spostamento nel modello 3D.
L'impostazione base della sezione è scelta in modo che essa
si trovi nel piano di lavoro al centro del pezzo grezzo e nell'asse
utensile sul bordo superiore del pezzo grezzo.
Spostamento delle sezioni in posizione di base:
Selezionare la funzione per il ripristino delle sezioni
