Programmazione: parametri Q
9.12 Esempi di programmazione
9
310
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014

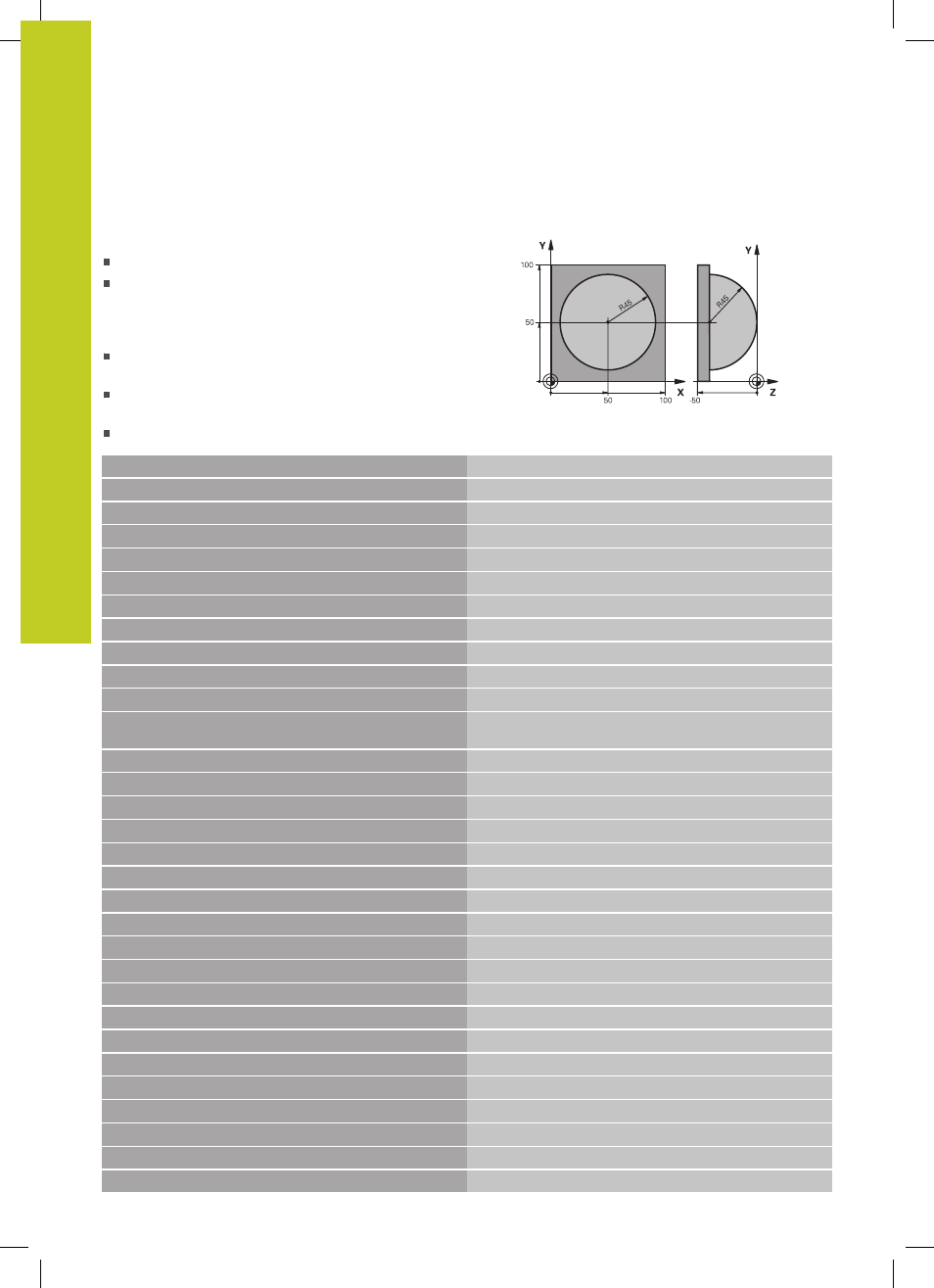

Esempio: sfera convessa con fresa a candela
Esecuzione del programma
Il programma funziona solo con una fresa a candela
Il profilo della sfera viene programmato con tante
piccole rette (piano Z/X, definibili mediante Q14).
Quanto più piccoli sono i passi angolari, tanto più
liscio risulterà il profilo
Il numero dei passate di profilo viene determinato
mediante il passo angolare nel piano (mediante Q18)
La sfera verrà lavorata con passata 3D dal basso verso
l'alto
Il raggio dell'utensile viene corretto automaticamente
%SFERA G71 *
N10 D00 Q1 P01 +50 *
Centro asse X
N20 D00 Q2 P01 +50 *
Centro asse Y
N30 D00 Q4 P01 +90 * Angolo di partenza solido (piano Z/X)
N40 D00 Q5 P01 +0 * Angolo finale solido (piano Z/X)
N50 D00 Q14 P01 +5 * Passo angolare nello spazio
N60 D00 Q6 P01 +45 * Raggio sfera
N70 D00 Q8 P01 +0 *
Angolo di partenza rotazione nel piano X/Y
N80 D00 Q9 P01 +360 *
Angolo finale rotazione nel piano X/Y
N90 D00 Q18 P01 +10 *
Passo angolare nel piano X/Y per la sgrossatura
N100 D00 Q10 P01 +5 * Maggiorazione raggio sfera per la sgrossatura
N110 D00 Q11 P01 +2 * Distanza di sicurezza per preposizionamento nell'asse
mandrino
N120 D00 Q12 P01 +350 *
Avanzamento di fresatura
N130 G30 G17 X+0 Y+0 Z-50 *
Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Chiamata utensile
N160 G00 G40 G90 Z+250 * Disimpegno utensile
N170 L10,0 * Chiamata lavorazione
N180 D00 Q10 P01 +0 *
Azzeramento della maggiorazione
N190 D00 Q18 P01 +5 *
Passo angolare nel piano X/Y per la finitura
N200 L10,0 * Chiamata lavorazione
N210 G00 G40 Z+250 M2 * Disimpegno utensile, fine programma
N220 G98 L10 * Sottoprogramma 10: lavorazione
N230 D01 Q23 P01 +Q11 P02 +Q6 * Calcolo della coordinata Z per il preposizionamento
N240 D00 Q24 P01 +Q4 *
Copia dell'angolo di partenza solido (piano Z/X)
N250 D01 Q26 P01 +Q6 P02 +Q108 *
Correzione del raggio della sfera per il preposizionamento
N260 D00 Q28 P01 +Q8 *
Copia della posizione di rotazione nel piano
N270 D01 Q16 P01 +Q6 P02 -Q10 * Calcolo della maggiorazione per il raggio della sfera
N280 G54 X+Q1 Y+Q2 Z-Q16 * Spostamento dell'origine al centro della sfera
N290 G73 G90 H+Q8 * Calcolo dell'angolo di partenza rotazione nel piano
N300 G98 L1 * Preposizionamento nell'asse del mandrino
