Programmazione: programmazione di profili
6.3 Avvicinamento e allontanamento dal profilo
6
192
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014

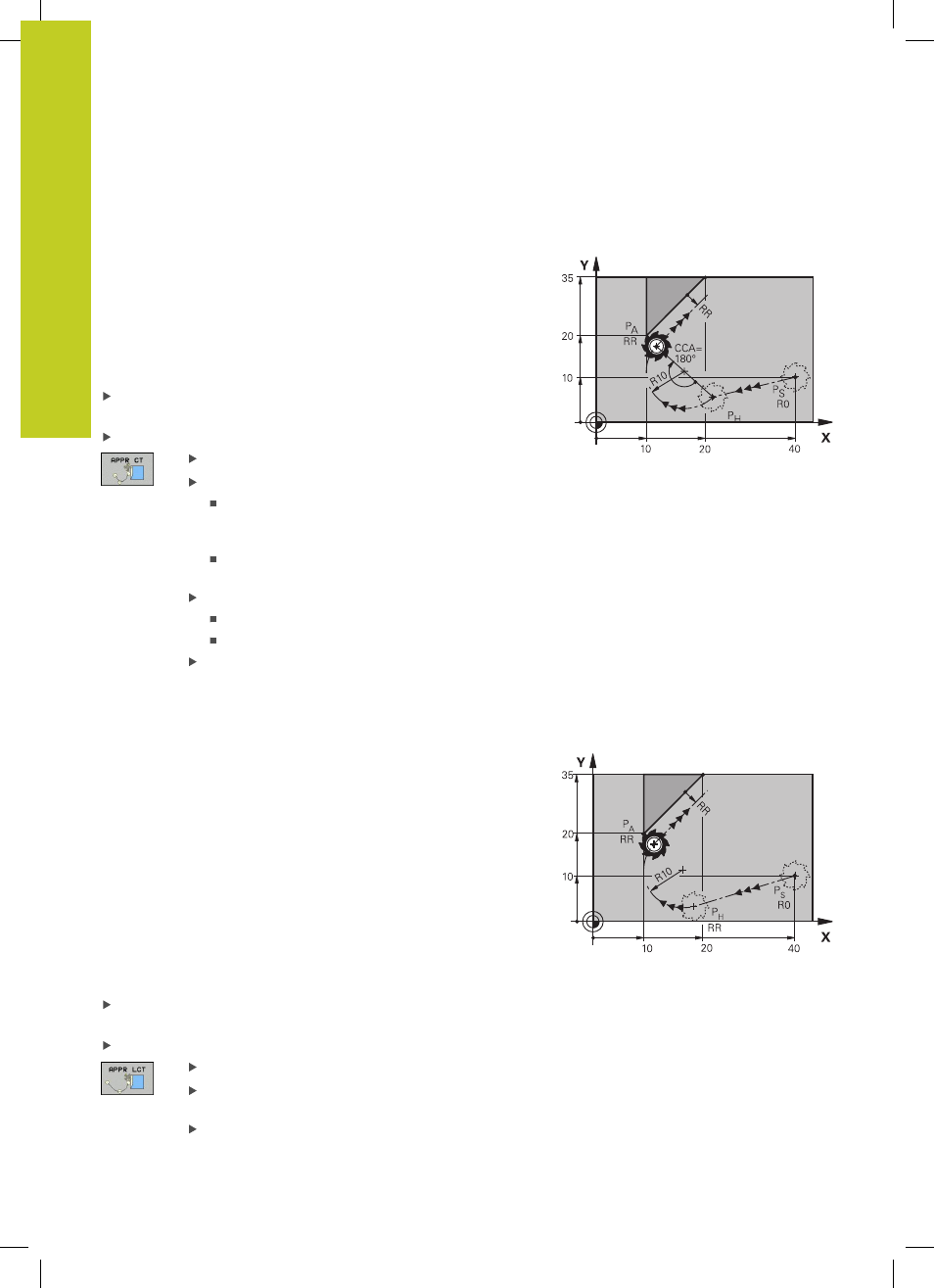

Avvicinamento su una traiettoria circolare con
raccordo tangenziale:
APPR CT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta, su una traiettoria
circolare con raccordo tangenziale al primo elemento di profilo, sul
primo punto del profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e
dall'angolo al centro
CCA. Il senso di rotazione della traiettoria
circolare è definito dall'andamento del primo elemento del profilo.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto
APPR/DEP e il softkey APPR CT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare
Avvicinamento sul lato del pezzo definito dalla
correzione del raggio: inserire R con segno
positivo.
Avvicinamento dal lato del pezzo: inserire R con
segno negativo.
Angolo al centro
CCA della traiettoria circolare
Inserire CCA solo in senso positivo.
Valore di immissione massimo 360°
Correzione del raggio G41/G42 per la lavorazione
Avvicinamento su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: APPR LCT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta su una traiettoria
circolare sul primo punto del profilo P
A
. L’avanzamento
programmato nel blocco APPR è attivo per tutto il tratto che il TNC
percorre nel blocco di avvicinamento (tratto P
S
– P
A
).
Se nel blocco di avvicinamento sono state programmate tutte
le tre coordinate dell’asse principale X, Y e Z, il TNC si sposta
contemporaneamente in tutti i tre assi dalla posizione definita prima
del blocco APPR al punto ausiliario PH e poi solo nel piano di lavoro
da P
H
a P
A
.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da
P
S
a P
H
che al primo elemento del profilo ed è quindi definita in
modo univoco dal raggio R.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto
APPR/DEP e il softkey APPR LCT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare. Inserire R con
segno positivo
Correzione del raggio
G41/G42 per la lavorazione
