Programmazione: lavorazione a più assi
12.2 La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12
356
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
Parametri di immissione

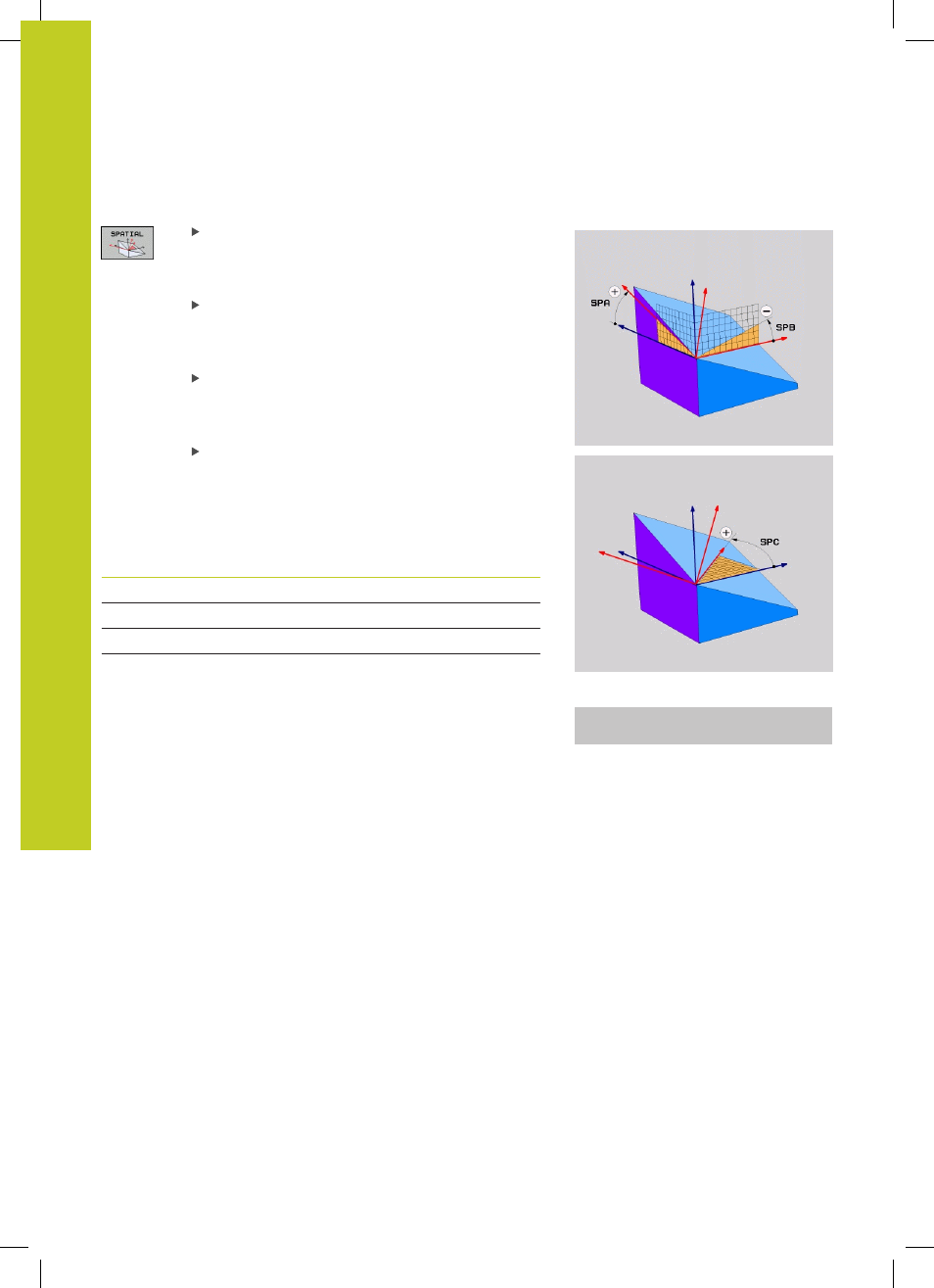

Angolo solido A?: angolo di rotazione SPA intorno
all'asse X fisso della macchina (vedere figura in alto
a destra). Campo di immissione da -359.9999° a
+359.9999°
Angolo solido B?: angolo di rotazione SPB intorno
all'asse Y fisso della macchina (vedere figura in alto
a destra). Campo di immissione da -359.9999° a
+359.9999°
Angolo solido C?: angolo di rotazione SPC intorno
all'asse Z fisso della macchina (vedere figura
in centro a destra). Campo di immissione da
-359.9999° a +359.9999°
Continuare con le caratteristiche di posizionamento,
vedere "Definizione del comportamento
nel posizionamento della funzione PLANE",
Pagina 367
Sigle utilizzate
Sigla Significato
SPATIAL In ingl. spatial = spaziale
SPA sp atial A : rotazione intorno all'asse X
SPB
sp atial B : rotazione intorno all'asse Y
SPC
sp atial C : rotazione intorno all'asse Z
Blocco NC
5 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....
