Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 320 | Manuale utente Programmazione DIN/ISO | 4/2014
195
6.4 Movimenti traiettoria - Coordinate
cartesiane

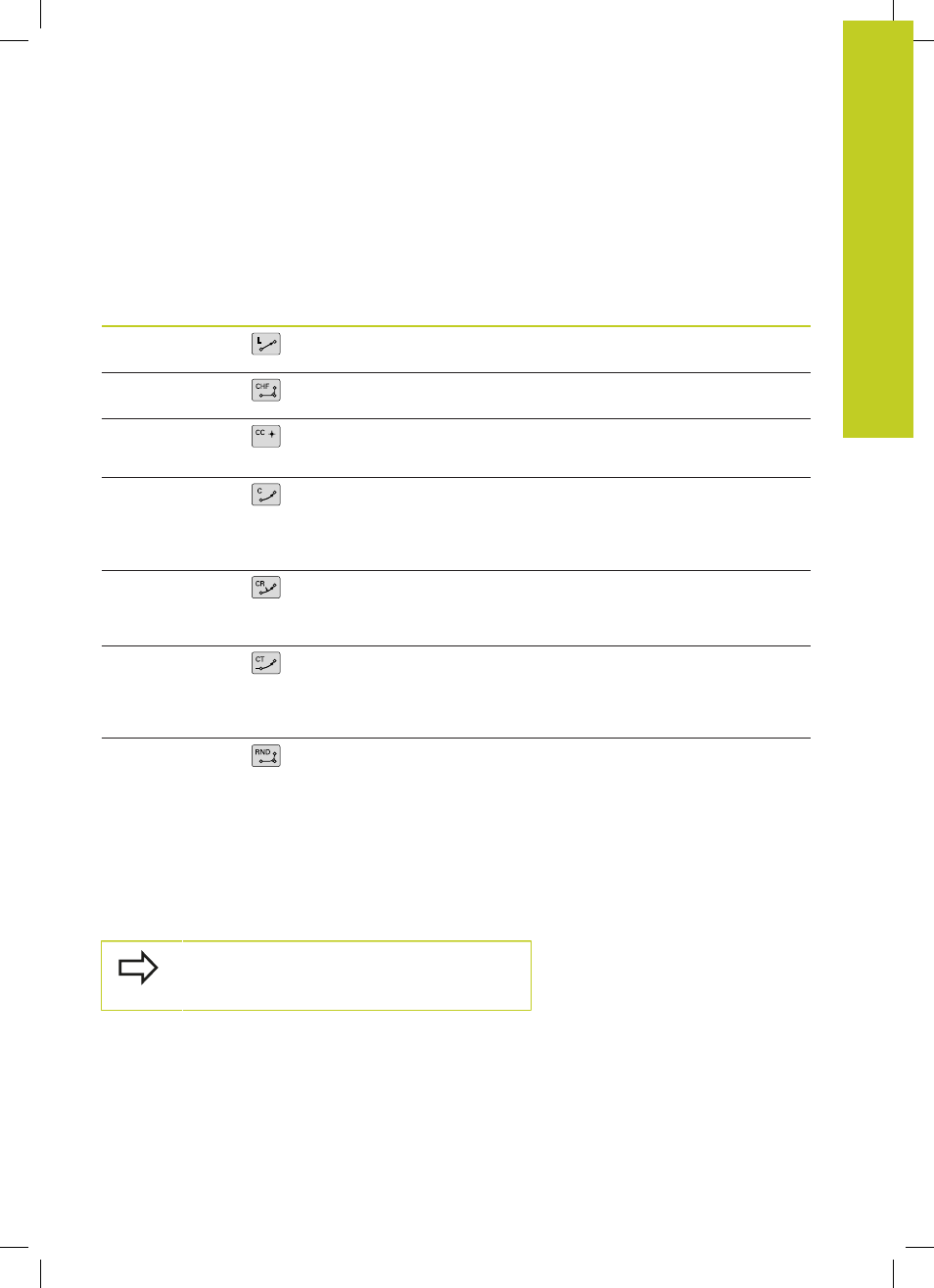

Panoramica delle funzioni traiettoria
Funzione Tasto Movimento utensile Immissioni necessarie Pagina
Retta L
ingl.: Line
Retta Coordinate del punto
finale della retta 196
Smusso: CHF
ingl.: CH am F er
Smusso tra due rette Lunghezza smusso 197
Centro del cerchio
CC ;
ingl.: Circle Center
Nessuno Coordinate del centro
del cerchio oppure del
polo 199
Arco di cerchio C
ingl.: C ircle
Traiettoria circolare
intorno al centro del
cerchio CC verso il
punto finale dell'arco di
cerchio Coordinate del punto
finale del cerchio, senso
di rotazione 200
Arco di cerchio CR
ingl.: C ircle by
R adius
Traiettoria circolare con
raggio determinato Coordinate del punto
finale del cerchio, raggio
del cerchio, senso di
rotazione 201
Arco di cerchio CT
ingl.: C ircle
T angential
Traiettoria circolare con
raccordo tangenziale
all'elemento di
profilo precedente e
successivo Coordinate del punto
finale del cerchio 203
Arrotondamento di
spigoli
RND
ingl.: R ou ND ing of
Corner
Traiettoria circolare con
raccordo tangenziale
all'elemento di
profilo precedente e
successivo Raggio dell'angolo R 198
Programmazione di funzioni traiettoria
Le funzioni traiettoria si possono programmare con praticità
utilizzando i relativi tasti grigi. Il TNC richiede di inserire i necessari
dati nei successivi dialoghi.
Se si immettono le funzioni DIN/ISO utilizzando una
tastiera USB collegata, tenere presente che sono
attive le maiuscole.
