Per programmare un blocco, premere il tasto SPEC FCT. Selezionare
il softkey FUNZIONI PROGRAMMA e quindi il softkey DIN/ISO. Si
possono utilizzare anche i tasti grigi di traiettoria per disporre del
relativo codice G.

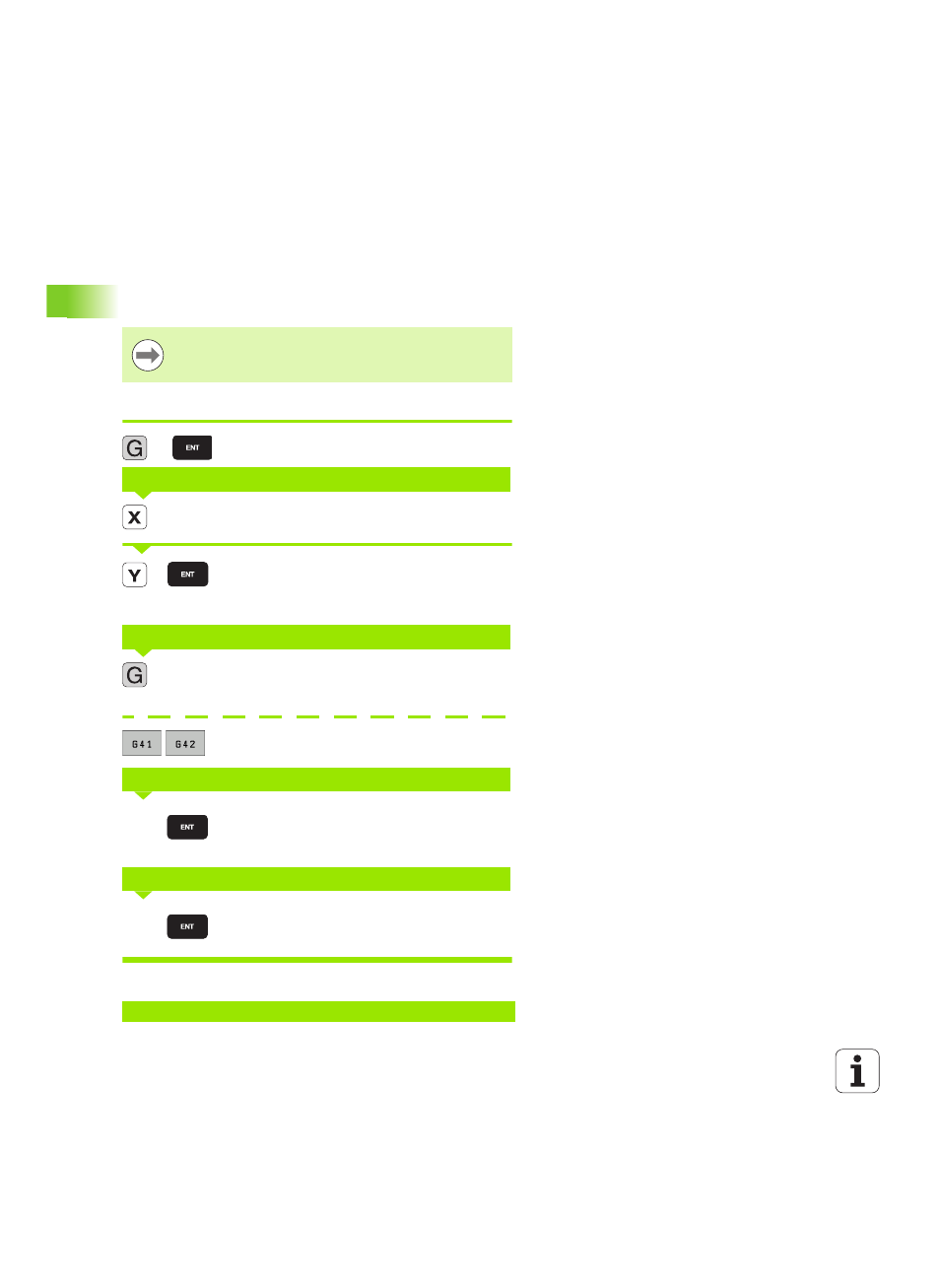

Esempio per un blocco di posizionamento
Aprire il blocco
Immettere la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermare con il tasto ENT per passare alla domanda
successiva
Traslare senza correzione raggio utensile: confermare
la selezione con il tasto ENT o
Spostamento a sinistra o a destra del profilo
programmato: selezionare G41 o G42 tramite softkey
Avanzamento per questa traiettoria 100 mm/min e
confermare con il tasto ENT per passare alla domanda
successiva
Funzione ausiliaria M3 "Mandrino on", con il tasto ENT
il TNC conclude il dialogo
La finestra di programma visualizza la riga:
Se si immettono le funzioni DIN/ISO utilizzando una
tastiera USB collegata, assicurarsi che siano attive le
maiuscole.
COORDINATE?
TRAIETTORIA DEL CENTRO DELLA FRESA
AVANZAMENTO F=?
FUNZIONE AUSILIARIA M?
N30 G01 G40 X+10 Y+5 F100 M3 *
