HEIDENHAIN TNC 320
301
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)

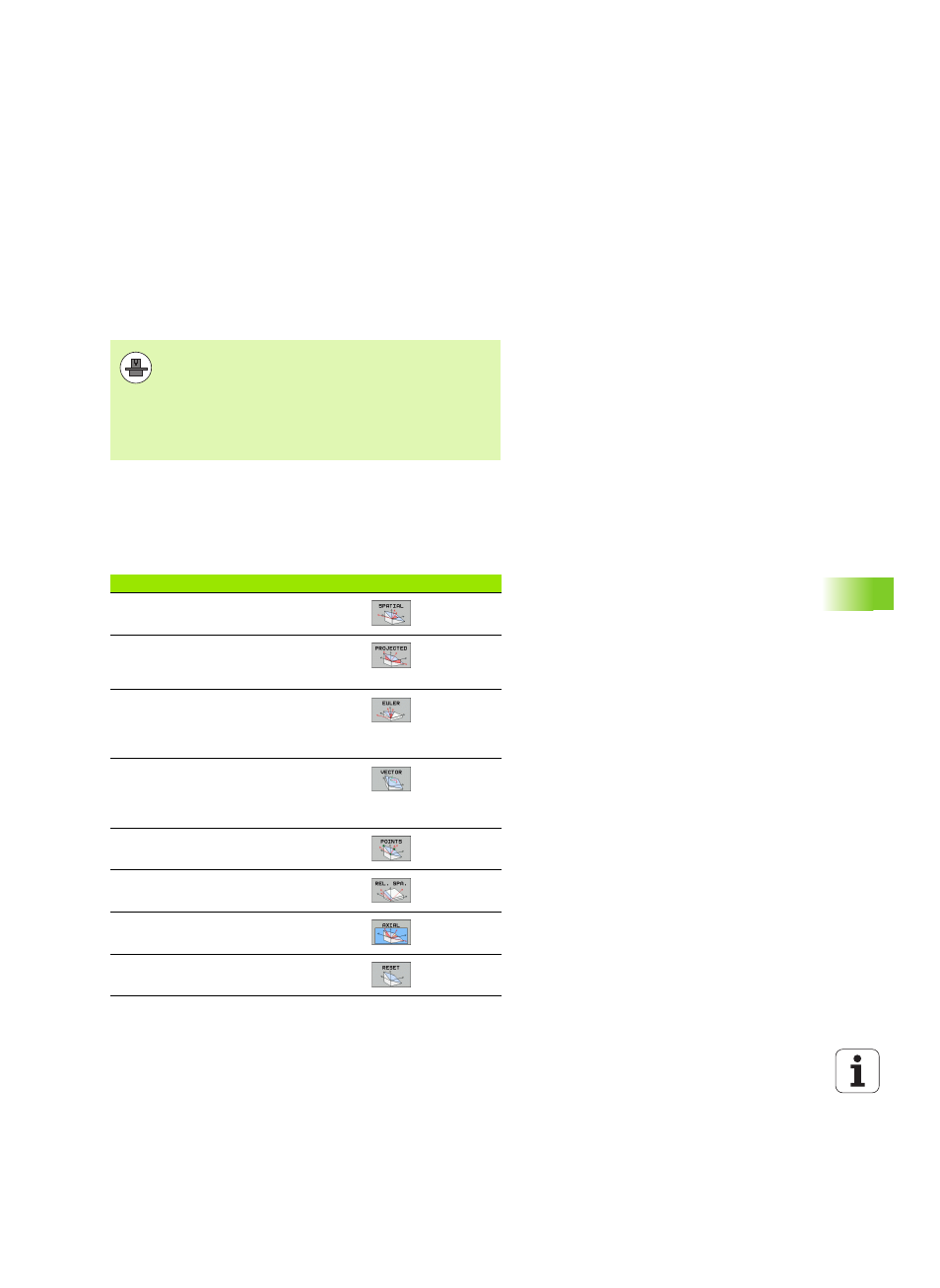

11.2 Funzione PLANE: rotazione del
piano di lavoro (opzione
software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
ruotati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi rotativi effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per la rotazione del piano di lavoro devono
essere abilitate dal costruttore della macchina.
La funzione PLANE può essere impiegata solo su macchine
dotate di almeno due assi rotativi (tavola o/e testa).
Eccezione: la funzione PLANE AXIAL può essere impiegata
anche se sulla macchina è disponibile oppure attivo un
solo asse rotativo.
Funzione
Parametri necessari
Softkey
Pagina
SPATIAL
Tre angoli solidi SPA, SPB, SPC Pag. 305
PROJECTED
Due angoli di proiezione
PROPR
e PROMIN ed un angolo
di rotazione ROT
EULER
Tre angoli di Eulero
precessione (EULPR),
nutazione (EULNU) e rotazione
(EULROT),
VECTOR
Vettore normale per la
definizione del piano e vettore
base per la definizione della
direzione dell'asse X ruotato
POINTS
Coordinate di tre punti
qualsiasi del piano da ruotare
RELATIV
Angolo solido unico, con
effetto incrementale
AXIAL
Fino a tre angoli asse
assoluti o incrementali A, B, C
RESET
Reset della funzione PLANE
