Retta in rapido G00
Retta con avanzamento G01 F

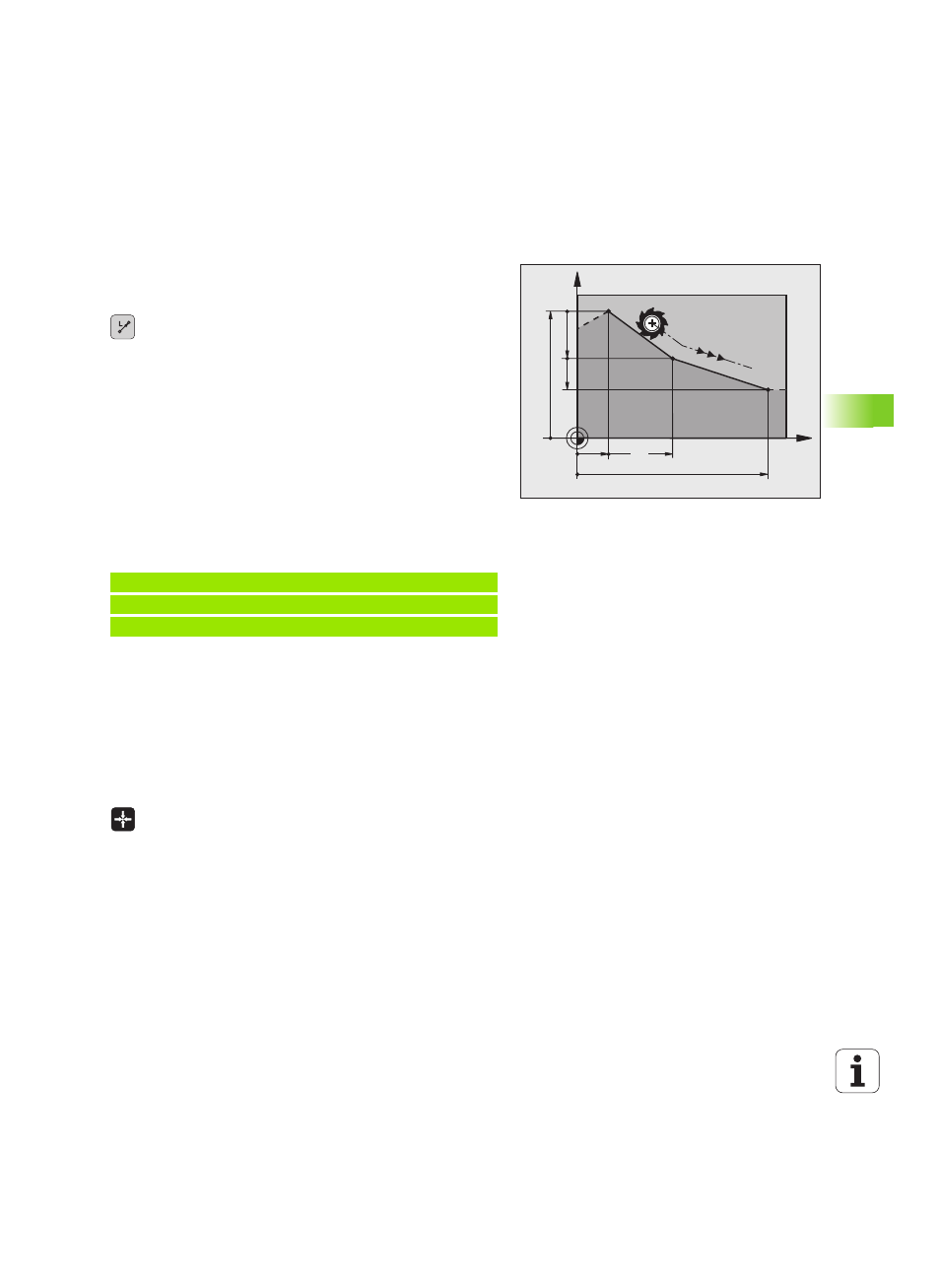

Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
U Coordinate del punto finale della retta, se necessario
U Correzione del raggio G40/G41/G42
U Avanzamento F
U Funzione ausiliaria M
Movimento in rapido
Un blocco lineare per un movimento in rapido (blocco G00) può essere
aperto anche con il tasto L:
U Premere il tasto L per aprire un blocco di programma per un
movimento lineare
U Spostarsi con il tasto freccia a sinistra nel campo di immissione delle
funzioni G
U Selezionare il softkey G00 per un movimento di traslazione in rapido
Blocchi esemplificativi NC
Conferma posizione reale
Un blocco lineare (blocco G01) può essere generato anche con il tasto
"CONFERMA POSIZIONE REALE":
U Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
U Commutare dalla visualizzazione dello schermo a
Memorizzazione/Editing programma
U Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
U Premere il tasto "CONFERMA POSIZIONE REALE": il
TNC genera un blocco L con le coordinate della
posizione reale
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
