354 Funzionamento manuale e allineamento
12.8 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D

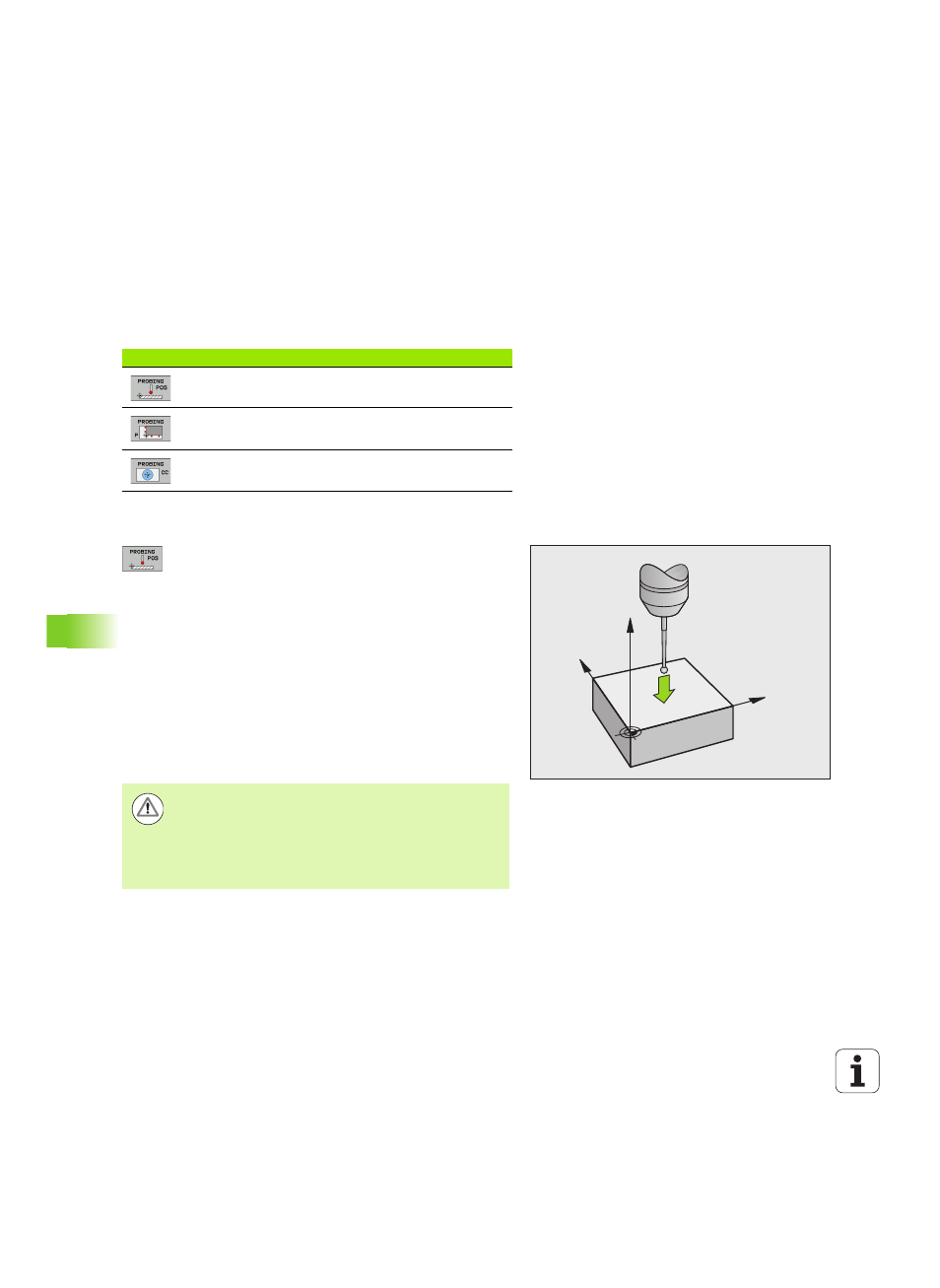

12.8 Determinazione dell'origine con
il sistema di tastatura 3D
Introduzione
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:
Impostazione dell'origine in un asse qualsiasi
U Selezione della funzione di tastatura: premere il
softkey TASTARE POS
U Posizionare il tastatore vicino al punto da tastare
U Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, ad es. tastatura di Z in
direzione Z–: eseguire la selezione mediante softkey
U Tastatura: premere il tasto esterno di START
U Origine : inserire la coordinata nominale, confermare
con il softkey IMPOSTAZIONE ORIGINE, vedere
"Inserimento dei valori di misura dai cicli di tastatura in
una tabella origini", pagina 346
U Conclusione della funzione di tastatura: premere il
softkey END
Softkey Funzione Pag.
Impostazione dell'origine in un asse
qualsiasi Pagina 354
Impostazione spigolo quale origine Pagina 355
Impostazione centro cerchio quale
origine Pagina 356
Y
X
Z
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Nel caso in cui si utilizzino funzioni di tastatura nel piano di
lavoro ruotato, è necessario impostare 3D ROT per i modi
operativi manuali e automatici su Attivo.
