HEIDENHAIN TNC 320 305
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)

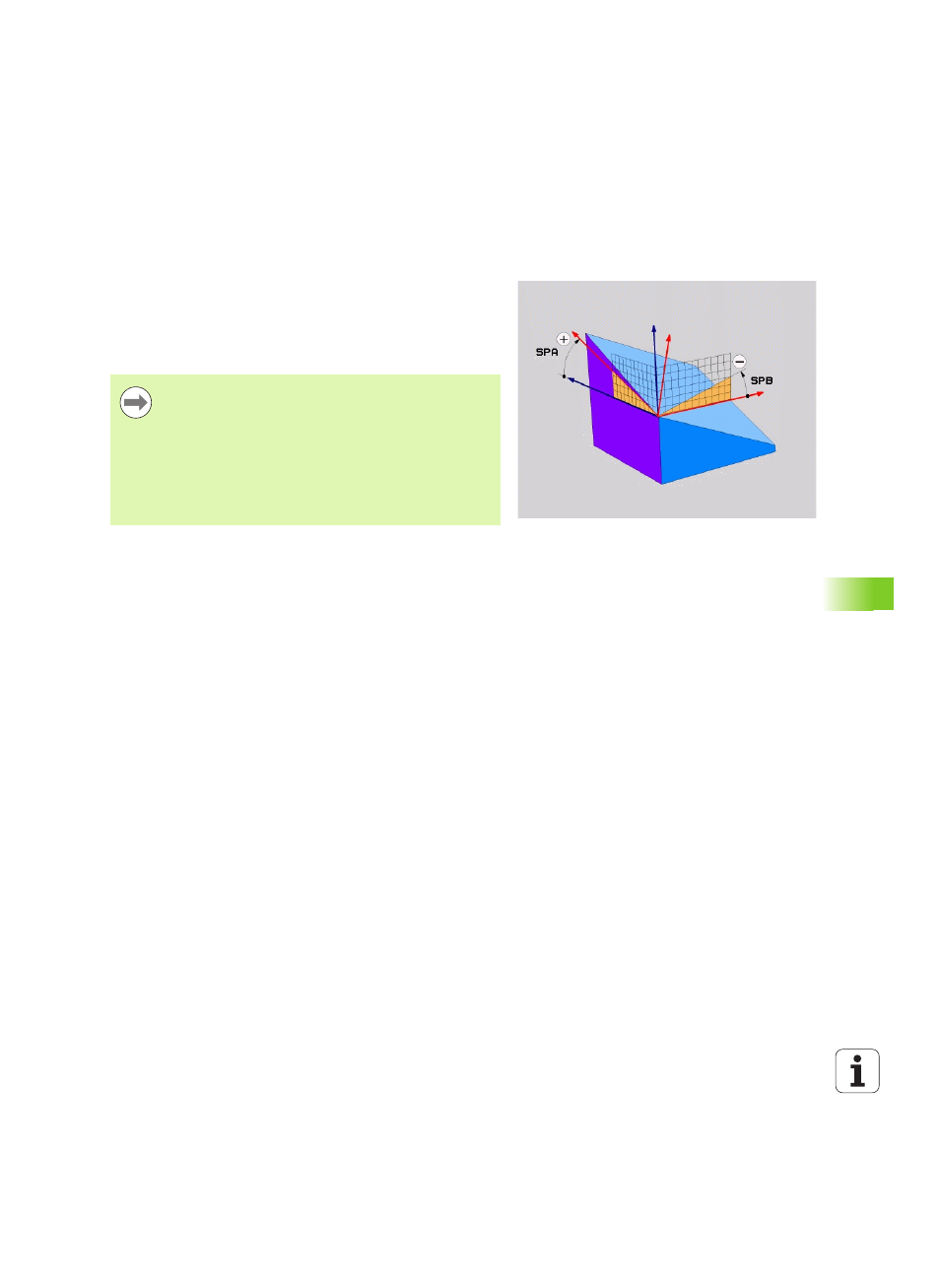

Definizione del piano di lavoro mediante angoli
solidi: PLANE SPATIAL
Applicazione
Gli angoli solidi definiscono un piano di lavoro utilizzando fino a tre
rotazioni intorno al sistema di coordinate fisso della macchina.
L’ordine delle rotazioni è fisso ed avviene prima intorno all’asse A, poi
intorno a B, e infine intorno a C (il funzionamento corrisponde a quello
del ciclo 19, se gli inserimenti nel ciclo 19 sono impostati su angolo
solido).
Prima della programmazione
Si devono definire sempre tutti i tre angoli solidi SPA, SPB e
SPC
, anche se uno degli angoli è 0.
L'ordine delle rotazioni descritto in precedenza è
indipendente dall'asse utensile attivo.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 318.
