40 Primi passi con TNC 320
1
.3 Pr
ogr
a
mmazione della pr
ima par
te
Programmazione di un profilo semplice

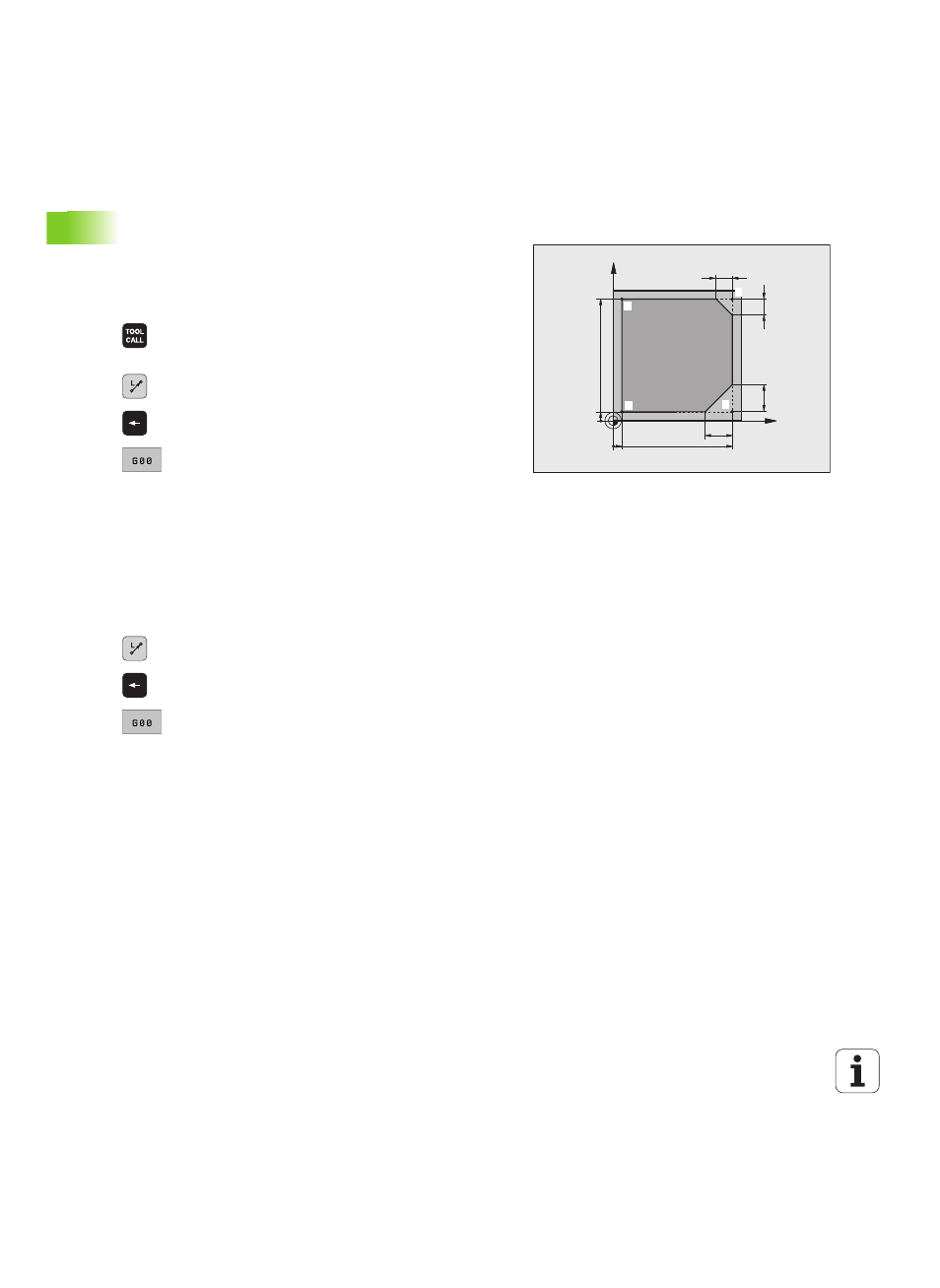

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto un
dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC nella
riga di intestazione dello schermo.
U Chiamata utensile: inserire i dati utensile. Confermare
ogni immissione con il tasto ENT, non tralasciare
l'asse utensile
U Premere il tasto L per aprire un blocco di programma
per un movimento rettilineo
U Spostarsi con il tasto freccia a sinistra nel campo di
immissione delle funzioni G
U Selezionare il softkey G0 per un movimento di
traslazione in rapido
U Disimpegno utensile: premere il tasto arancione
dell'asse Z per procedere al disimpegno nell'asse
utensile e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto ENT
U Corr.raggio: RL/RR/senza corr.? Confermare con il
tasto ENT: senza attivazione della correzione del
raggio
U Funzione ausiliaria M? Confermare con il tasto END:
il TNC memorizza il blocco di traslazione immesso
U Premere il tasto L per aprire un blocco di programma
per un movimento rettilineo
U Spostarsi con il tasto freccia a sinistra nel campo di
immissione delle funzioni G
U Selezionare il softkey G0 per un movimento di
traslazione in rapido
U Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse X e inserire il
valore della posizione da raggiungere, ad es. -20
U Premere il tasto arancione dell'asse Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare con il tasto ENT
U Corr.raggio: RL/RR/senza corr.? Confermare con il
tasto ENT: senza attivazione della correzione del
raggio
U Funzione ausiliaria M? Confermare con il tasto END:
il TNC memorizza il blocco di traslazione immesso
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
