Selezione origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo del pezzo. Nell'impostazione dell'origine si allinea per
prima cosa il pezzo rispetto agli assi macchina, portando l'utensile
per ogni asse in una posizione nota rispetto al pezzo. Per questa
posizione si imposta il display del TNC su zero o su un valore
di posizione predefinito. In questo modo si assegna il pezzo al
sistema di riferimento, valido per la visualizzazione del TNC e per il
programma di lavorazione.
Se il disegno del pezzo presenta origini relative, utilizzare
semplicemente i cicli per convertire le coordinate. Cicli per la
conversione delle coordinate: vedere vedere Pagina 455
Quando il disegno del pezzo non è quotato a norma NC, si sceglie
una determinata posizione o uno spigolo come origine, in base alla
quale si potranno poi determinare con massima semplicità tutte le
altre posizioni.
Determinazione dell'origine con il sistema di tastatura 3D: vedere
vedere "Definizione origine con sistema di tastatura 3D (opzione
software #17 Touch Probe Functions)", Pagina 309

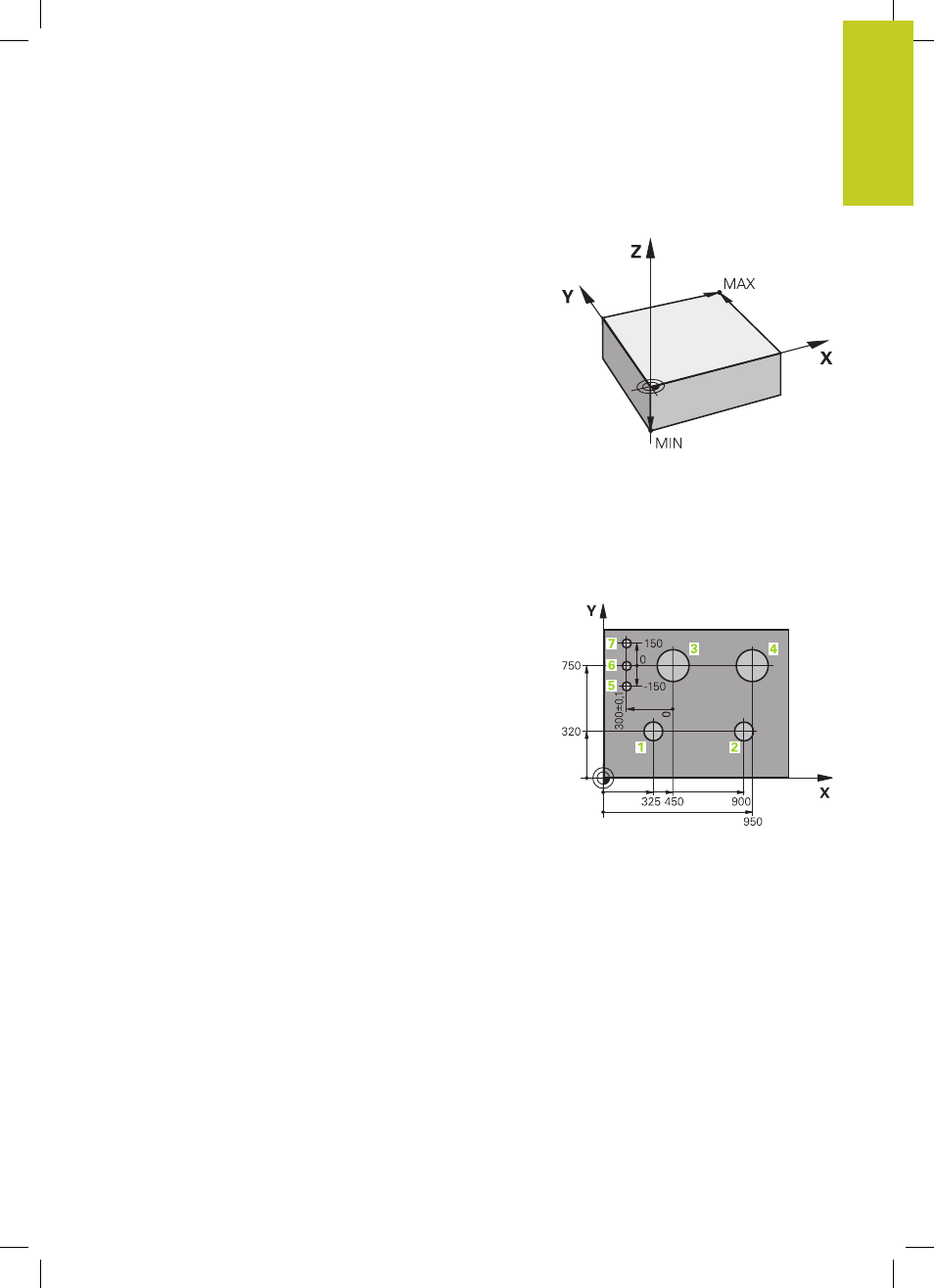

Esempio
Lo schizzo del pezzo mostra dei fori (da 1 a 4 ), le cui quote si
riferiscono ad un'origine assoluta con le coordinate X=0 Y=0. I
fori (da
5 a 7 ) si riferiscono a una origine relativa con coordinate
assolute X=450 Y=750. Il ciclo
SPOSTAMENTO ORIGINE consente di
spostare temporaneamente l'origine sulla posizione X=450, Y=750
per programmare i fori (da
5 a 7 ) senza ulteriori calcoli.
