Programmazione: utensili
5.3 Correzione utensile
5
168
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
5.3 Correzione utensile
Introduzione
Il TNC corregge la traiettoria dell'utensile sull'asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro
per il raggio dell'utensile.

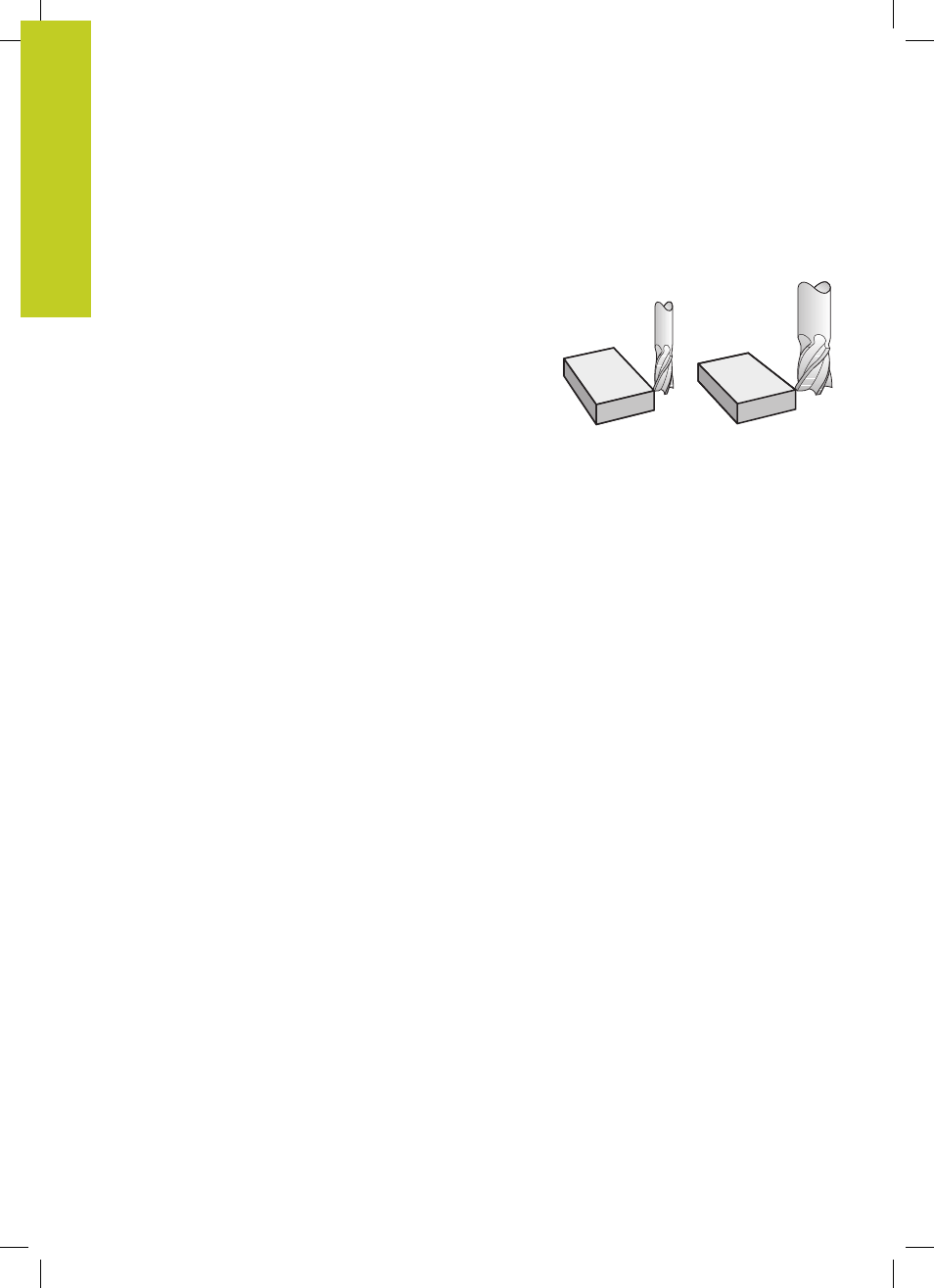

Correzione lunghezza utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato. La correzione verrà disattivata
alla chiamata di un utensile con lunghezza L = 0 (ad es.
TOOL CALL
0).
Per la correzione della lunghezza il TNC tiene conto dei valori delta
sia del blocco
TOOL CALL che della tabella utensili.
Valore di correzione =
L + DL
TOOL CALL
+
DL
TAB
con
L: Lunghezza utensile L dal blocco TOOL DEF o dalla
tabella utensili
DL
TOOL CALL
:Maggiorazione della lunghezza
DL dal blocco TOOL
CALL
DL
TAB
: Maggiorazione della lunghezza
DL dalla tabella utensili
