Cicli di lavorazione: fresatura di tasche / fresatura di isole
17.5 Esempi di programmazione
17
450
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
17.5 Esempi di programmazione

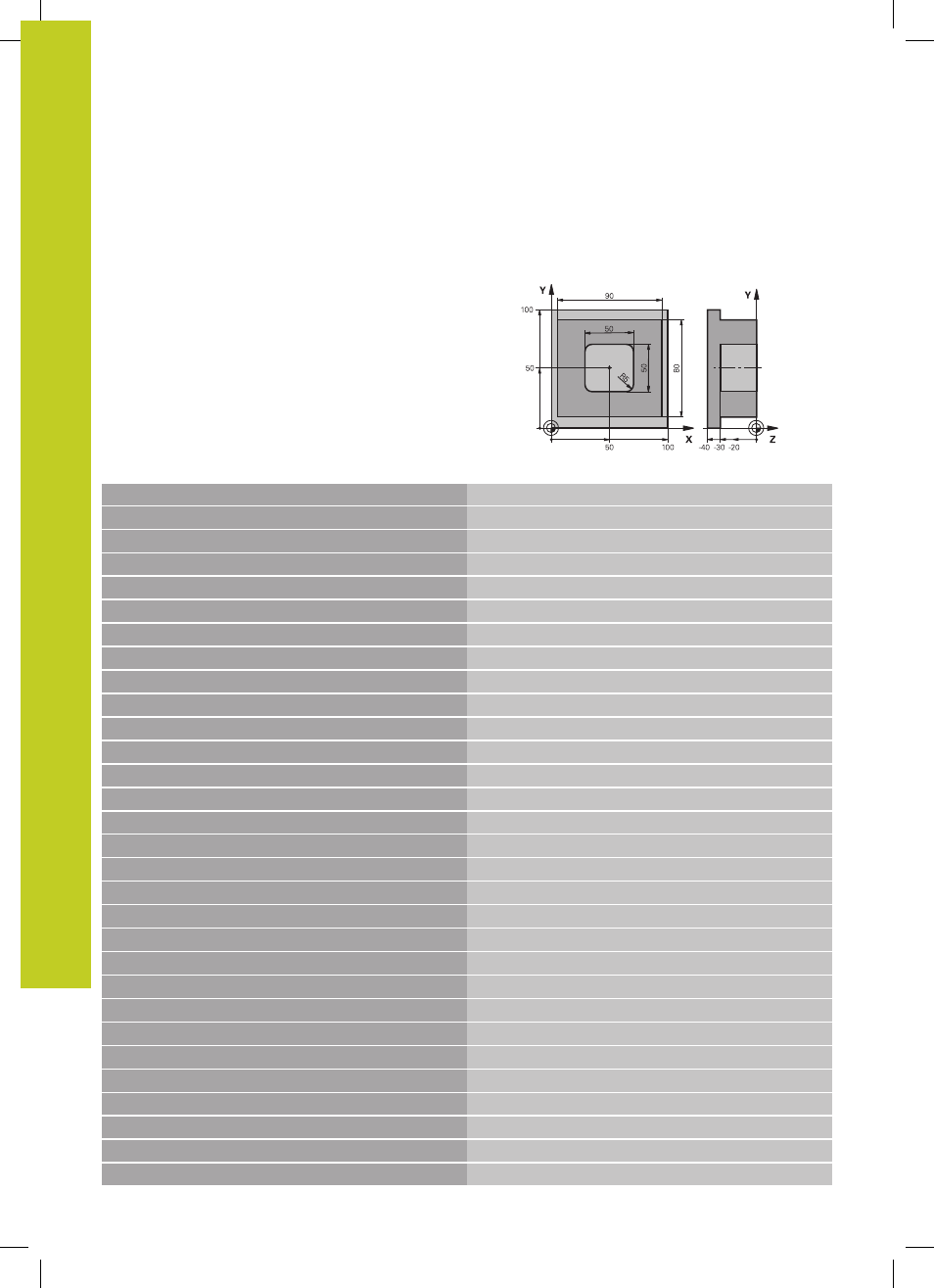

Esempio: fresatura di tasche, isole
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Chiamata utensile di sgrossatura/finitura
4 Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 256 ISOLA RETTANGOLARE
Definizione del ciclo "Lavorazione esterna"
Q218=90 ;LUNGHEZZA 1° LATO
Q424=100 ;QUOTA PEZZO GREZZO 1
Q219=80 ;LUNGHEZZA 2° LATO
Q425=100 ;QUOTA PEZZO GREZZO 2
Q201=-30 ;PROFONDITÀ
Q367=0 ;POSIZ. ISOLA
Q202=5 ;PROF. INCREMENTO
Q207=250 ;AVANZAM. FRESATURA
Q206=250 ;VELOCITA' AVANZ.
Q385=750 ;AVANZAMENTO FINITURA
Q368=0 ;SOVRAM. LATERALE
Q369=0.1 ;SOVRAM. PROFONDITÀ
Q338=5 ;INCREMENTO FINITURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=20 ;2ª DIST. DI SICUREZZA
Q351=+1 ;MODO FRESATURA
Q370=1 ;SOVRAPP. TRAIETTORIA UT.
6 X+50 R0 Lavorazione esterna
7 Y+50 R0 M3 M99 Chiamata ciclo "Lavorazione esterna"
8 CYCL DEF 252 TASCA RETTANGOLARE Definizione ciclo "Tasca rettangolare"
Q215=0 ;TIPO LAVORAZIONE
Q218=50 ;LUNGHEZZA 1° LATO
Q219=50 ;LUNGHEZZA 2° LATO
