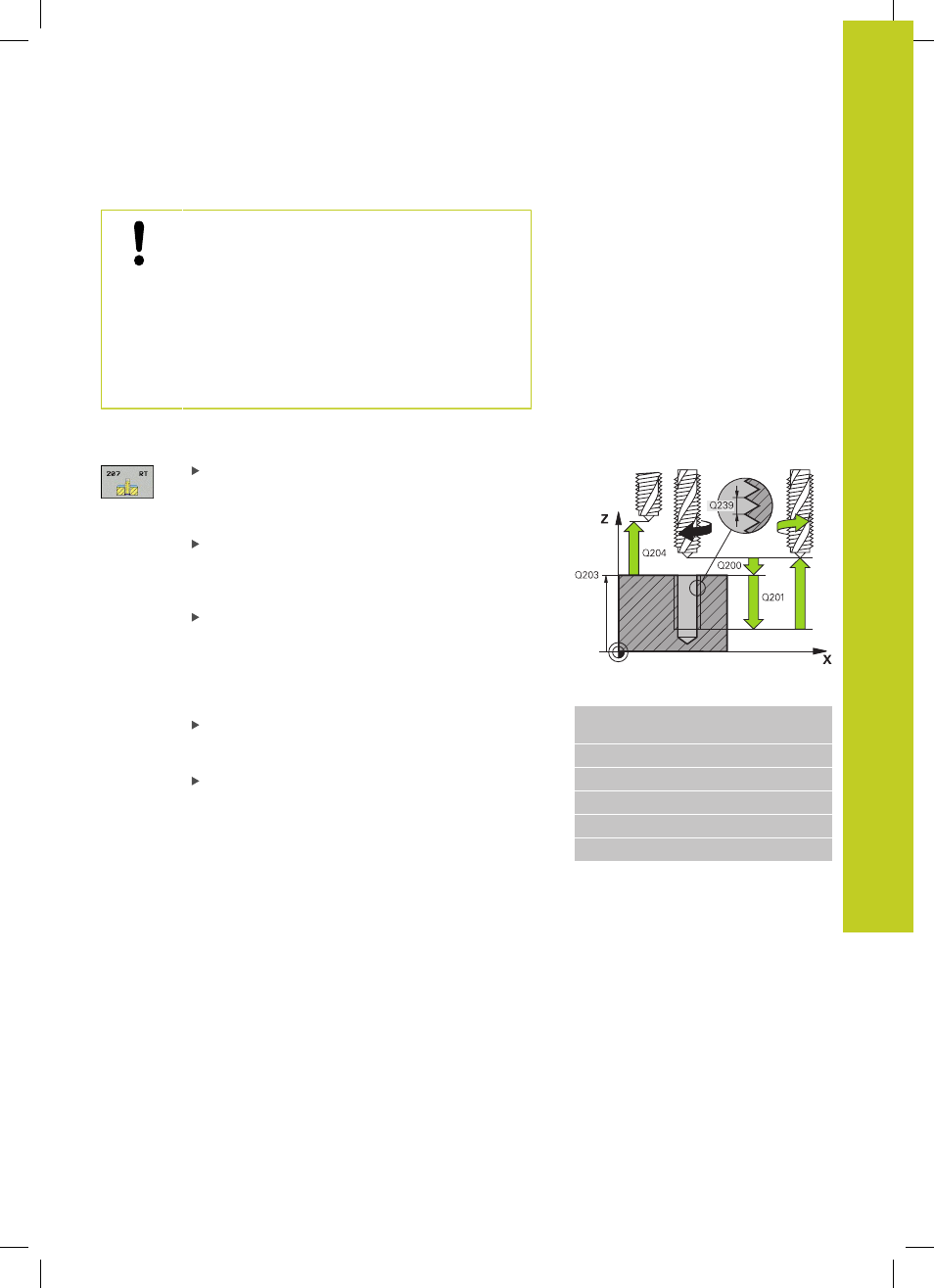

MASCHIATURA senza compensatore utensile (ciclo 207) 16.12
16
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
429
Attenzione Pericolo di collisione!
Con il parametro macchina
displayDepthErr si
imposta se il TNC deve emettere un messaggio
d’errore (on) oppure no (off) all'inserimento di una
profondità positiva.
Tenere presente che con profondità
inserita positiva il TNC inverte il calcolo del
preposizionamento. Quindi l'utensile si sposta in
rapido nell'asse utensile fino alla distanza di sicurezza
sotto la superficie del pezzo!
Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
PASSO FILETTATURA Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa Campo di immissione da
-99,9999 a 99,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
Blocchi NC
26 CYCL DEF 207 MASCH.RIGIDA
NUOVO
Q200=2
;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
