Programmazione: movimenti utensile
6.1 Principi fondamentali
6
172
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
6.1 Principi fondamentali

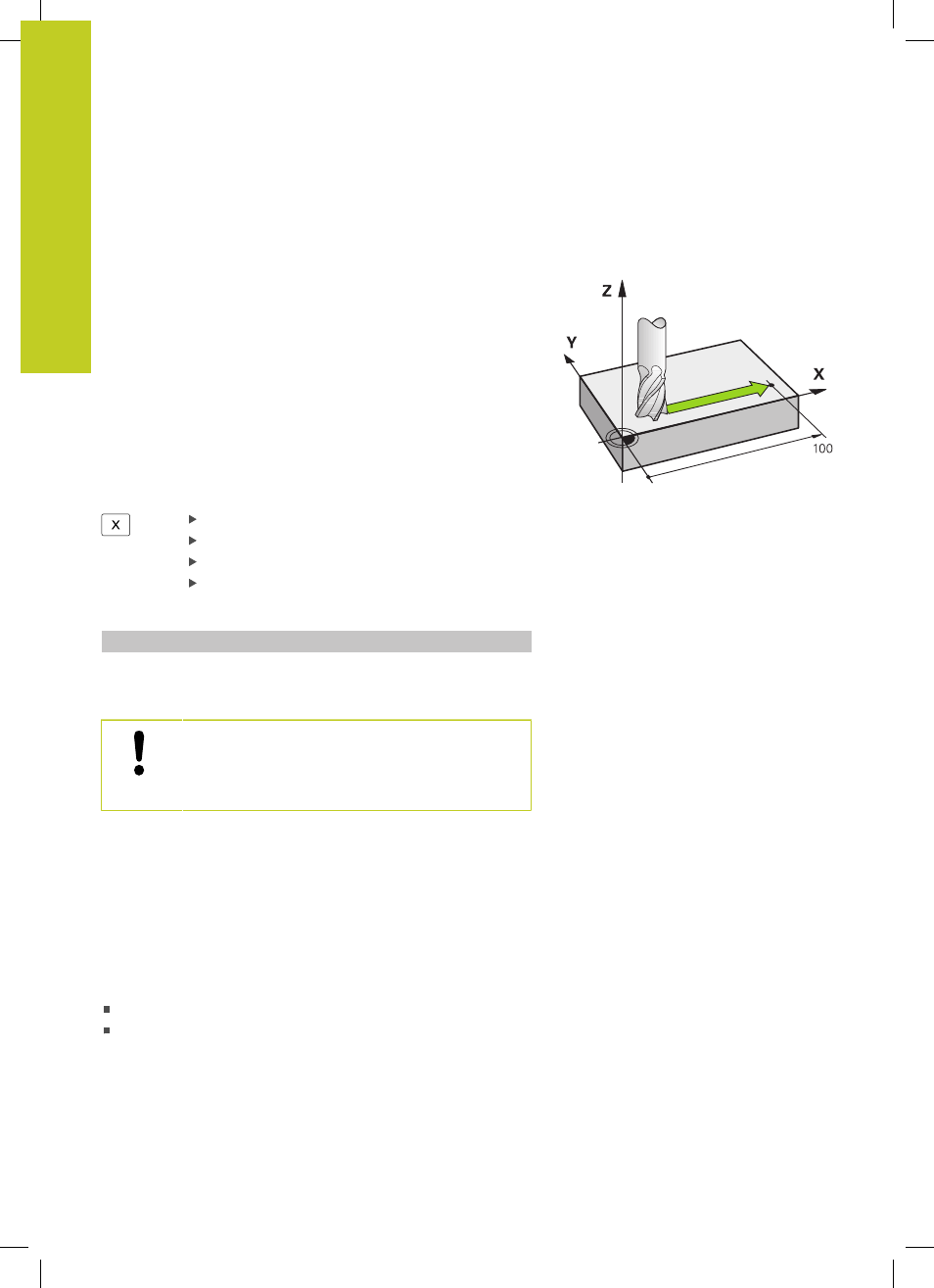

Movimenti utensile nel programma
Aprire il dialogo in chiaro con i tasti asse arancioni per un blocco
di posizionamento parallelo all'asse. Il TNC chiederà uno dopo
l'altro tutti i dati e inserirà il blocco di programma nel programma di
lavorazione.
Coordinata del punto finale del movimento
Correzione raggio R+/R-/R0
Avanzamento F
Funzione ausiliaria M
Blocco esemplificativo NC
6 X+45 R+ F200 M3
Si programma sempre la direzione di movimento dell'utensile. A
seconda del tipo di macchina, nella lavorazione si muove l'utensile o
la tavola della macchina con il pezzo ivi serrato.
Attenzione Pericolo di collisione!
Preposizionare l'utensile all'inizio del programma di
lavorazione in modo tale da evitare urti tra utensile e
pezzo.
Correzione raggio
Il TNC può correggere automaticamente il raggio utensile. Nei
blocchi di posizionamento paralleli all'asse è possibile selezionare
se il TNC aumenta (R+) o riduce (R-) il percorso di traslazione del
raggio utensile (vedere "Correzione raggio utensile con blocchi di
posizionamento paralleli all'asse", Pagina 169).
Funzioni ausiliarie M
Con le funzioni ausiliarie del TNC si possono controllare
l'esecuzione del programma, ad es. una sua interruzione
le funzioni macchina, come attivazione e disattivazione della
rotazione mandrino e del refrigerante
