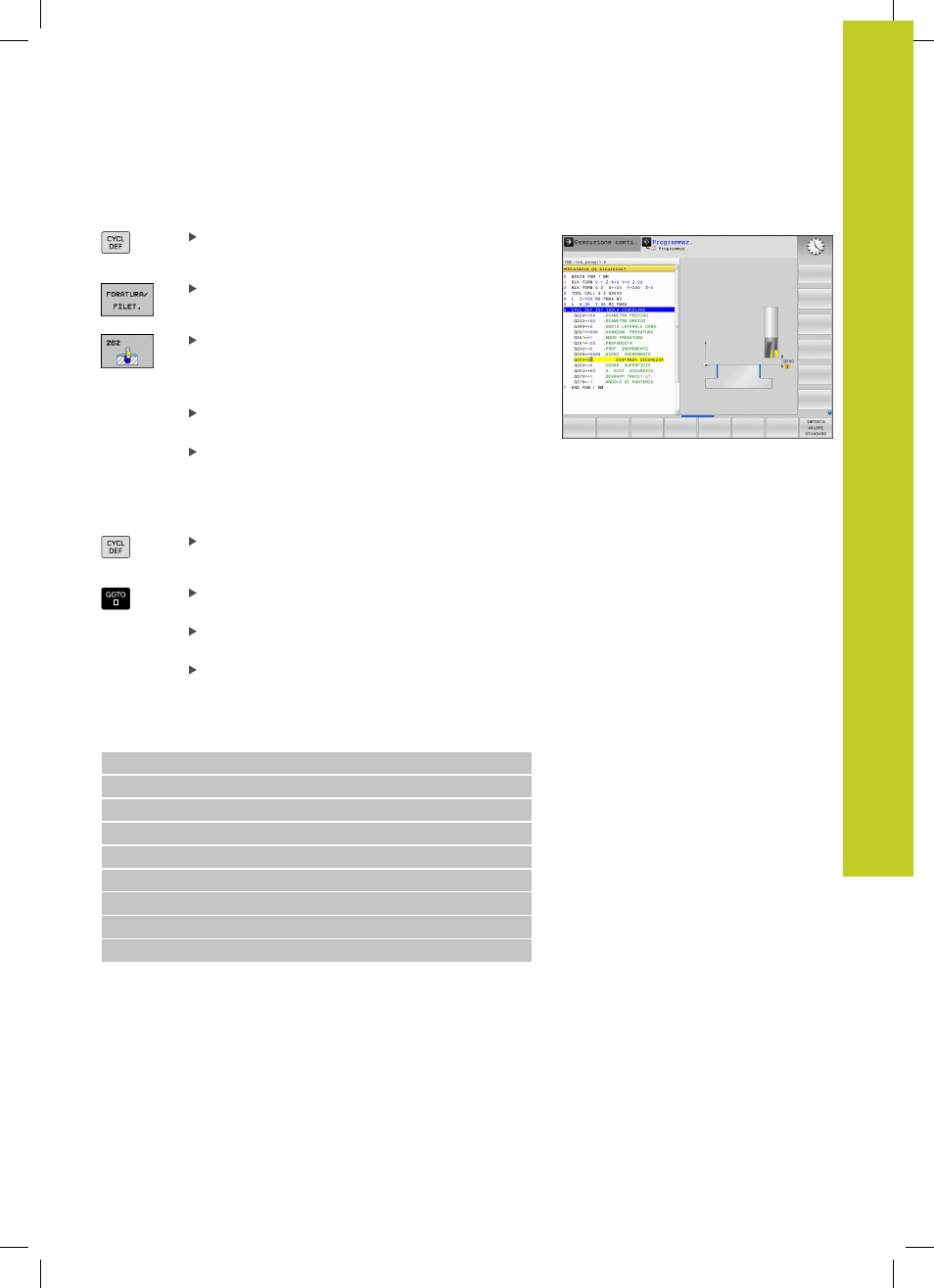

Pagina 381: Lavorare con i cicli di lavorazione 15.3

Lavorare con i cicli di lavorazione 15.3
15
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
381
Definizione dei cicli tramite softkey
Il livello softkey visualizza i vari gruppi di cicli
Selezionare un gruppo di cicli, ad es. i cicli di
foratura
Selezionare il ciclo, ad es. FORATURA. Il TNC
aprirà un dialogo e chiederà tutti i valori da inserire;
contemporaneamente visualizzerà nella metà
destra dello schermo una grafica
Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto
ENT
Quando tutti i dati necessari saranno inseriti, il
TNC terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
Il livello softkey visualizza i vari gruppi di cicli
Il TNC visualizza in una finestra in primo piano la
panoramica dei cicli
Selezionare con i tasti cursore il ciclo desiderato
oppure
Inserire il numero di ciclo e confermare ogni volta
con il tasto
ENT. A questo punto il TNC apre il
dialogo del ciclo come descritto in precedenza
Blocchi esemplificativi NC
7 CYCL DEF 200 FORATURA
Q200=2
;DISTANZA SICUREZZA
Q201=3
;PROFONDITÀ
Q206=150
;AVANZ. INCREMENTO
Q202=5
;PROF. INCREMENTO
Q210=0
;TEMPO ATTESA SOPRA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2° DIST. DI SICUREZZA
Q211=0.25
;TEMPO ATTESA SOTTO
