Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 88
21.5 Output di stato della pompa
21.5.1 Output logico 1

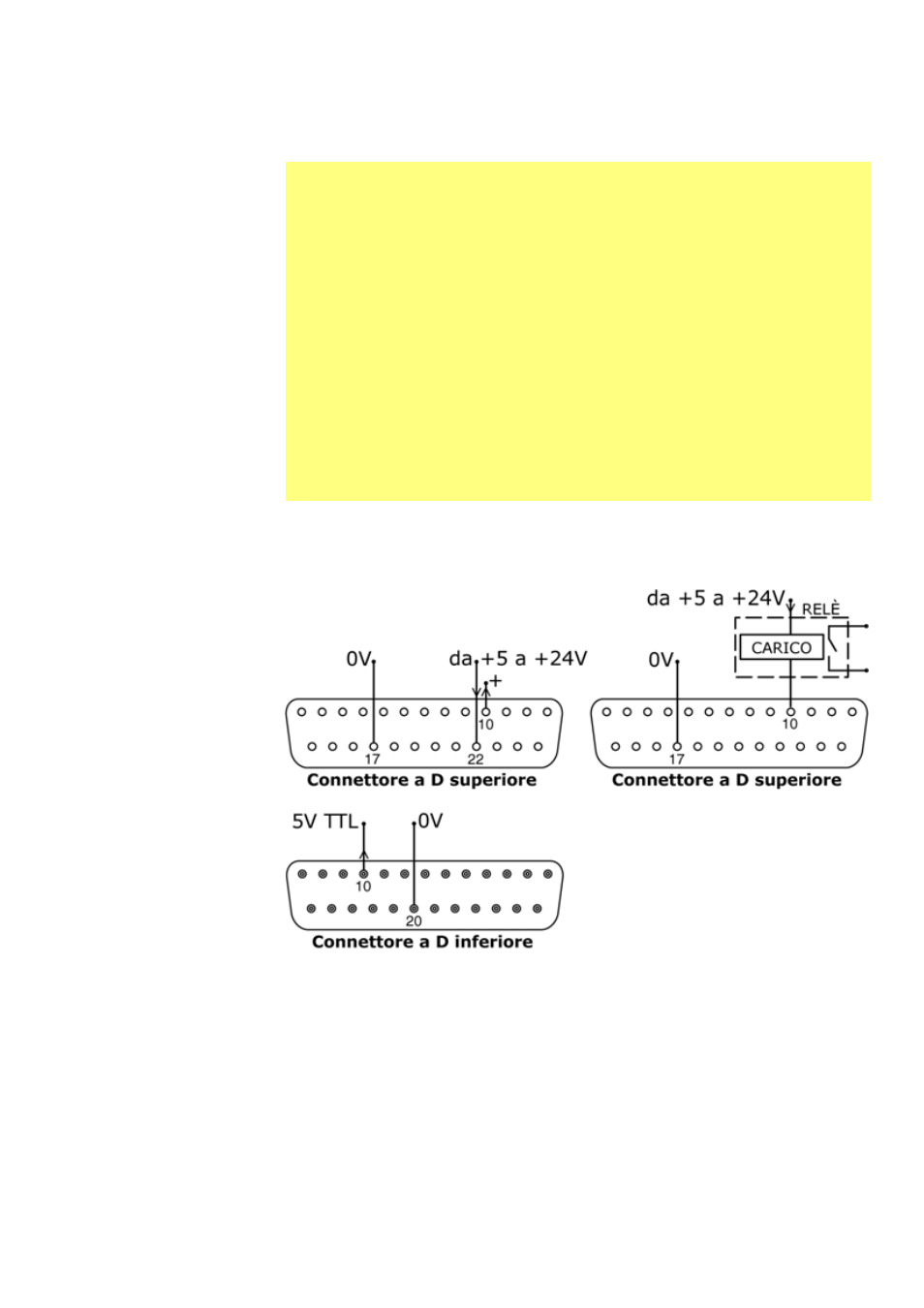

L’output 1 viene derivato dal pin 10 del connettore a D superiore, a seconda dello stato
logico della funzione assegnata all’output 1. Alternativamente, un carico come la bobina
di un relè può essere collegato al pin 10, con collegamento a terra sul pin 17. La corrente
passerà nel circuito a seconda dello stato logico della funzione assegnata all’output 1. Non
collegare alcun dispositivo che richieda più di 50 mA.
Inoltre, l’output 1 è disponibile come segnale logico TTL a 5 V sul pin 10 del connettore
a D inferiore. Cambia stato a seconda dello stato logico della funzione assegnata
all’output 1. Non collegare nessun dispositivo che richieda un carico superiore a 1 TTL.
Per default, l’uscita 1 è configurata per indicare lo stato Funzionamento/Arresto. Vedere
12 Accensione per la prima volta.
Importante: output di stato della pompa
Tutti e quattro gli output possono essere configurati nel software per produrre
una serie di parametri: vedere Output sotto Impostazione.
Gli output 1 e 2 sono disponibili simultaneamente dai connettori a D superiore
e inferiore. Gli output dal connettore a D inferiore funzionano solo come
segnali TTL a 5 V.
Tutti e quattro gli output disponibili dal connettore a D superiore sono a
collettore aperto.
Applicando una tensione positiva fino a un massimo di 24 V al pin 22 del
connettore a D superiore, tutti gli output di questa spina sono a quella
tensione: il pin 22 è collegato in comune con i pin 23, 24 e 25. Fare
attenzione ad assicurare che la tensione di alimentazione sia in grado di
azionare tutti i carichi applicati a tutti gli output usati. Importante: il carico
totale dei quattro output logici non deve superare i 50 mA.
