Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 87
21.4 Input di rilevamento perdite

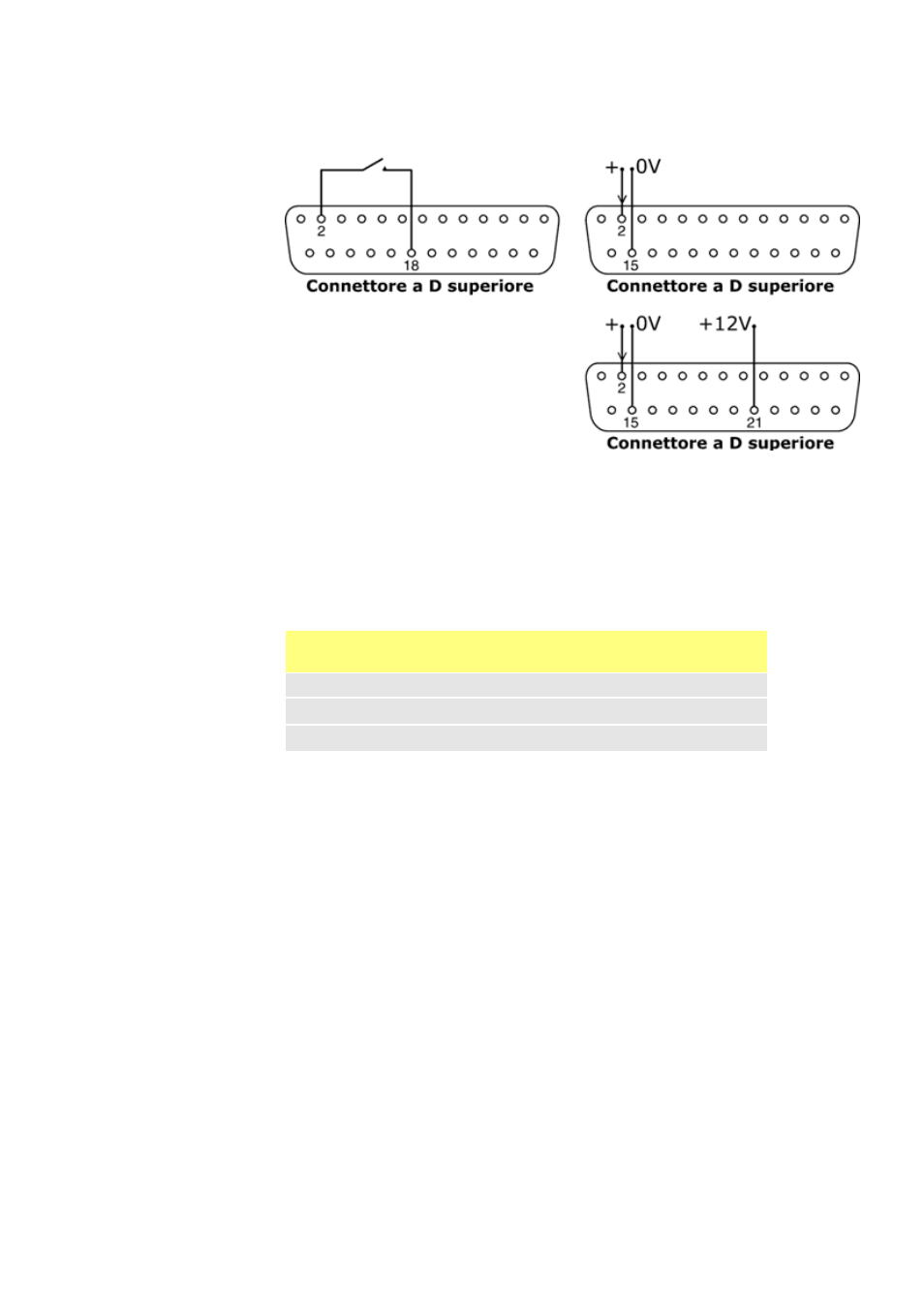

Collegare un dispositivo di rilevamento perdite a distanza tra i pin 2 e 18 del connettore
a D superiore. Il circuito chiuso indica una perdita. Alternativamente, si può applicare un
input logico al pin 2 del connettore a D superiore, con collegamento a terra sul pin 15.
Un input alto indica una perdita. Collegare un rilevatore di perdite Watson-Marlow nello
stesso modo, prelevando 12 V per alimentarlo dal pin 21 del connettore a D superiore.
Collegare il cavo di un sistema di monitoraggio tubi Watson-Marlow per il rilevamento
delle perdite come segue:
Nota: usare solo sistemi di monitoraggio tubi Watson-Marlow serie 620.
Colore del filo del sistema
di monitoraggio tubi Numero pin connettore
a D superiore
Blu 15
Giallo 2
Rosso 21
