Watson-Marlow 620DiN - Manuale (Pagina 42)

Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 42
17.5 Durante l’esecuzione di un
programma di erogazione
Il programma di erogazione può fare erogare alla pompa quanto segue:
Un lotto che contenga un numero noto di dosi singole, ognuna dosata su richiesta
tramite segnale di attivazione premendo START oppure utilizzando un interruttore a
pedale, un segnale plc (tenere presente che alla fine di tale lotto le opzioni
disponibili consistono nel ritornare al menu principale o ripetere il lotto premendo
START).
Un lotto che contenga un numero noto di dosi con un intervallo di tempo
preimpostato tra le dosi, avviato con uno dei modi indicati sopra.
Un numero non noto di dosi da dosare singolarmente su richiesta tramite segnale di
attivazione con uno dei modi indicati sopra.
Le prime due opzioni sono determinate dall’impostazione dell’intervallo di dosaggio nel
programma di erogazione. Vedere 17.1 Impostazione di un programma di erogazione. Se
l’intervallo è impostato su zero, la pompa eroga le dosi singolarmente. Se l’intervallo è
impostato su un altro numero, il lotto viene erogato.
La terza opzione dipende dall’impostazione del numero di dosi nel programma di
erogazione. Vedere 17.1 Impostazione di un programma di erogazione.

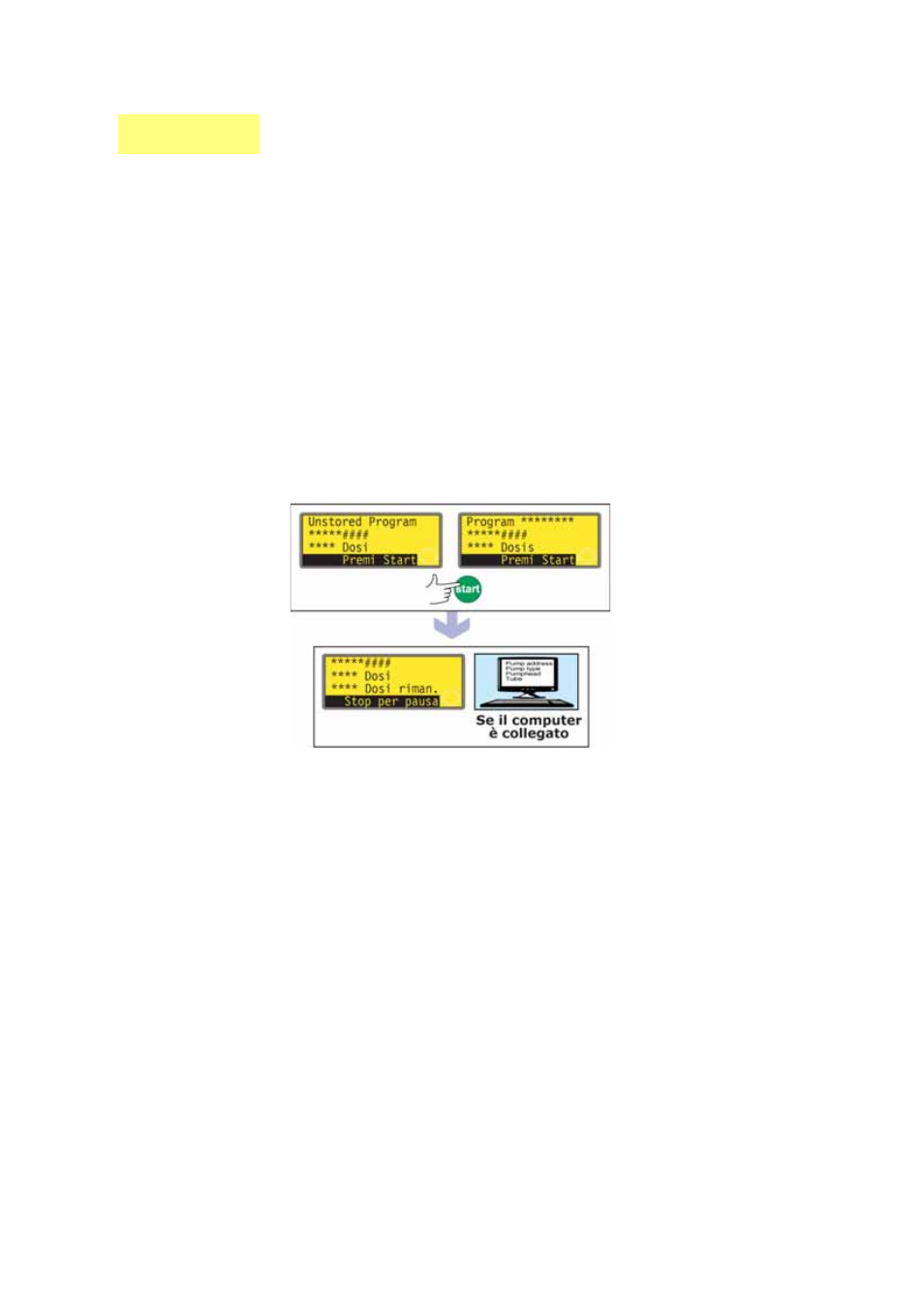

Premere START.
La pompa inizia a erogare la
prima dose del lotto e visualizza
l’andamento: dimensioni della
dose; numero di dosi del lotto
che devono essere ancora
erogate; numero di dosi del
lotto che sono state già erogate.
Se alla pompa è collegato un
computer (solo 620Di), vengono
emessi tutti i parametri del
programma corrente più la data
e l’ora attuali. Qui è riportato un
esempio:
Pump address 16
Pump type 620Di
Pumphead 620L
Tube 6.4 mm
Program name PROG1
Flow calibration 6.780 ml/rev
Dose size 123.4 ml
Interval 10 s
Number of doses 9999
Speed 100.5 rpm
Direction CCW
Start ramp 0
End ramp 1
Drip 1
Operator ID Joe Lee
Batch ID ABC 25 10 2005
Date 25.10.05
Time 16:42:00
Program started
Indirizzo pompa: 16
Tipo pompa: 620Di
Testina: 620L
Tubo: 6,4 mm
Nome programma: PROG1
Taratura della portata: 6,780 ml/giro
Dimensioni dose: 123,4 ml
Intervallo: 10 s
Numero di dosi: 9999
Velocità: 100,5 rpm
Direzione: ANTI-ORAR
Rampa avvio: 0
Rampa arresto: 1
Gocciolamento: 1
ID operatore: Joe Lee
ID batch: ABC 25 10 2005
Data: 25.10.05
Ora: 16:42:00
Programma avviato
DiN, Di
