Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 73
20 Cablaggio del comando
automatico con modulo 620N
Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del
terminale del modulo a tenuta 620N sulla parte posteriore della pompa. Nel modulo,
occorre far passare cavi idonei attraverso una o più guarnizioni a tenuta e collegarli in
modo appropriato. Per consentire questa operazione è necessario lo smontaggio del
modulo.
20.1 Smontaggio e rimontaggio
del modulo 620N

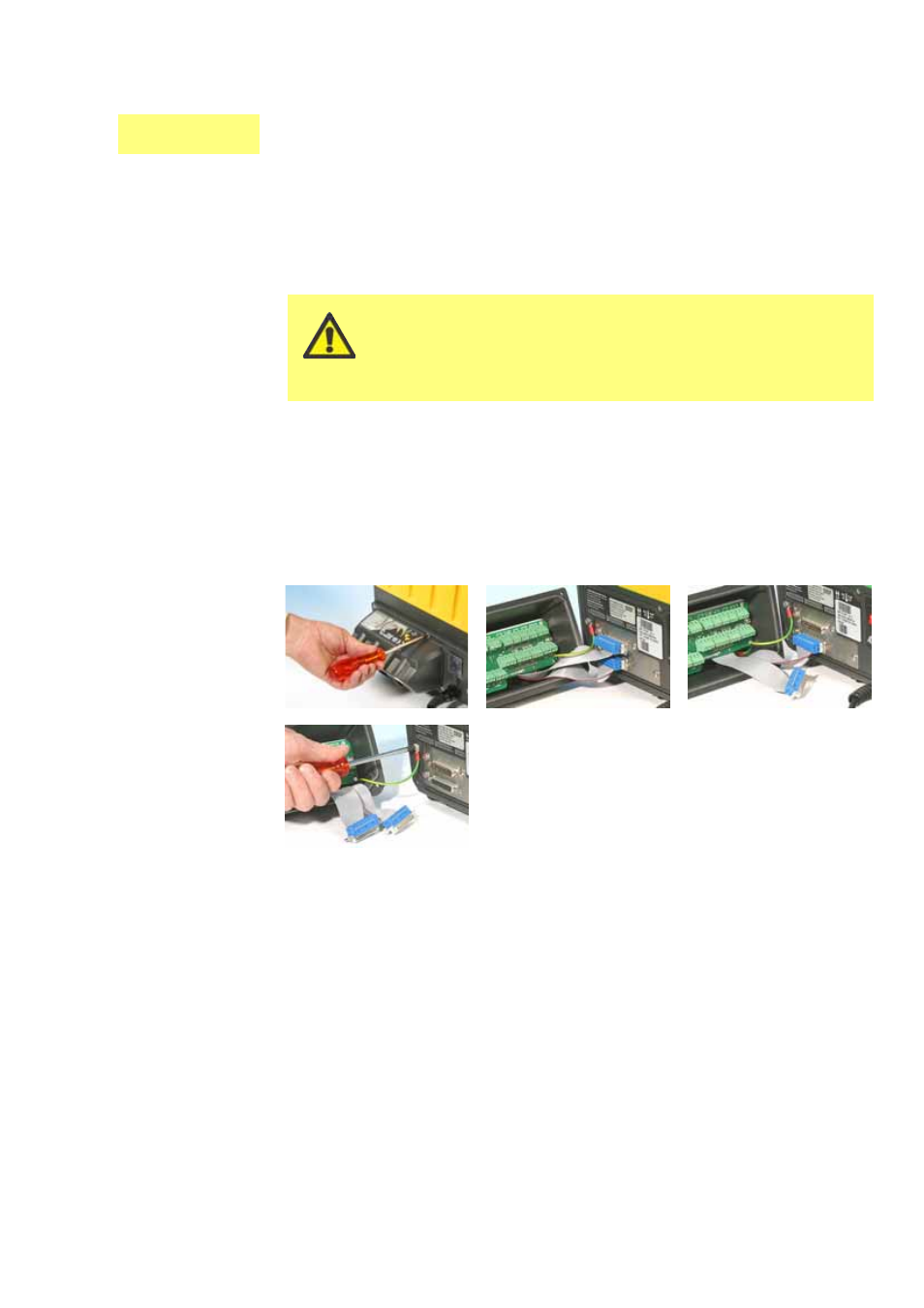

Per smontare il modulo a tenuta 620N:
Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossidabile
M5x12 Pozidriv a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la vite
superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di tenuta
può fare aderire il modulo all’unità di azionamento. In questo caso, picchiettarlo
delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del proprio canale sulla parte
anteriore del modulo. Il coperchio trasparente dell’interruttore di
accensione/spegnimento deve essere lasciato sulla propria flangia sulla parte
anteriore del modulo. Controllare l’integrità della guarnizione e il coperchio
trasparente dell’interruttore di accensione/spegnimento. In caso di danni, sostituire
la parte per conservare la protezione dell’ingresso.
Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all’unità di azionamento della pompa. Se necessario, inoltre, staccare il filo di messa
a terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo è
sufficientemente lungo da consentire di ripiegare all’indietro il modulo per accedere
alla scheda di circuiti interna e al retro dell’unità di azionamento.
È importante verificare che il valore di tensione impostato
per la pompa corrisponda a quello dell’alimentazione. Il
selettore di tensione è montato sul pannello posteriore
dell’unità di azionamento. Il modulo deve essere smontato
(e successivamente rimontato) per consentirne la verifica.
