Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 68
Menu Dettagli piedinatura
Usare i tasti SU o GIÙ per effettuare una selezione. Premere ENTER per
confermare.
Le informazioni sulla piedinatura riproducono i dettagli descritti nel presente
manuale di istruzioni nella sezione Cablaggio del comando automatico.
Le schermate disponibili sono tutte presentate in modo simile. Ad esempio, alla
selezione di Input funzionamento/arresto, viene visualizzata la seguente schermata.
Questo indica che il segnale di input analogico deve essere applicato al pin 4 del
connettore a D inferiore sulla parte posteriore della pompa, dove sono disponibili 0
volt sul pin 16. Se l’input analogico è configurato per un segnale pari a 4-20 mA, la
tensione massima consentita è di 5 volt; se l’input analogico è configurato per un
segnale di 0-10 V o 1-5 V, la tensione massima consentita è di 10 volt.
Premendo STOP o ENTER in una qualsiasi schermata di informazioni sulla piedinatura,
si ritorna alla rispettiva schermata del menu Dettagli piedinatura.
Nota: i dati disponibili alla selezione di Alimentazione e Altro vengono presentati su
due schermate. Premendo GIÙ quando l’ultima voce della prima schermata di ciascuno
di essi è evidenziata si visualizza la seconda schermata con la prima voce evidenziata. Il
tasto SU presenta una funzione analoga.
Per uscire dalle schermate del menu Dettagli piedinatura
Scorrere le schermate del menu Dettagli piedinatura fino a visualizzare la quarta
schermata. Usare i tasti SU o GIÙ per selezionare Esci e premere ENTER per
confermare.
Alternativamente ...
Premere più volte STOP per tornare indietro, un livello alla volta, fino a visualizzare
il menu principale.
Le informazioni relative alla piedinatura non sono rilevanti per la pompa 620DiN
IP66/NEMA 4X. Selezionando l’opzione Dettagli piedinatura, viene visualizzata una
schermata di avvertenza, quindi si ritorna al menu principale.

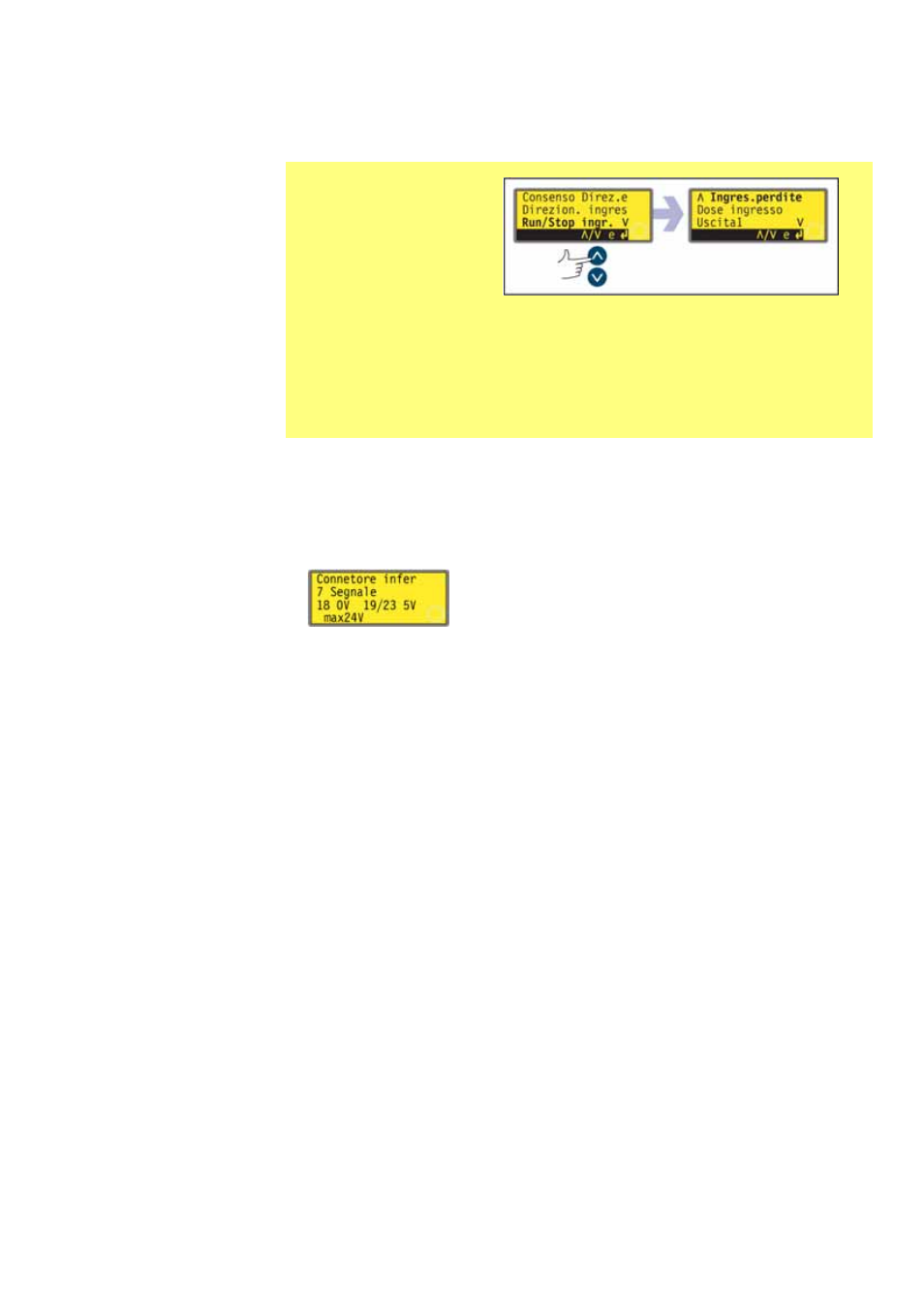

Il menu Dettagli
piedinatura occupa
quattro schermate. Qui
sono riportate le prime
due.
Per passare da una
schermata alle
successive, premere più
volte GIÙ. Ogni voce
viene evidenziata in sequenza fino all’ultima voce sulla schermata.
Un’ulteriore pressione del tasto GIÙ provoca la visualizzazione della
schermata successiva del menu, con evidenziata la prima voce.
Seguire la procedura inversa usando il tasto SU per passare a una voce in
una schermata precedente del menu.
