Manuale per l’utente delle pompe 620DiN, 620Di Watson-Marlow 119
Posizionare l’estremità del tratto a Y dell’elemento sopra il supporto di chiusura 625L.
Tendere i tubi e avvitare il dispositivo di bloccaggio in posizione. Rimontare la testina
secondo le istruzioni descritte nella sezione 31.4 Smontaggio e installazione 620L.
Due tubi indipendenti per pompaggio a doppio canale
Per la rimozione e l’installazione di 620L, vedere le illustrazioni riportate alla
sezione 31.4. Il corpo testina è fissato alla testina per mezzo di camme
posizionate a destra e a sinistra. Nei punti in cui gli alberi delle camme sono
visibili dalla parte anteriore della testina, le camme sono zigrinate e di forma
tale da poter accogliere una chiave per ghiere. Utilizzare la chiave AF da 10
mm fornita per ruotare la camma di destra a 180 gradi in senso antiorario e la
camma di sinistra di 180 gradi in senso orario. La posizione dei fermi di
rotazione delle camme indica quando queste sono completamente chiuse
(terza immagine a sinistra) o aperte (a destra). Sollevare il corpo testina.

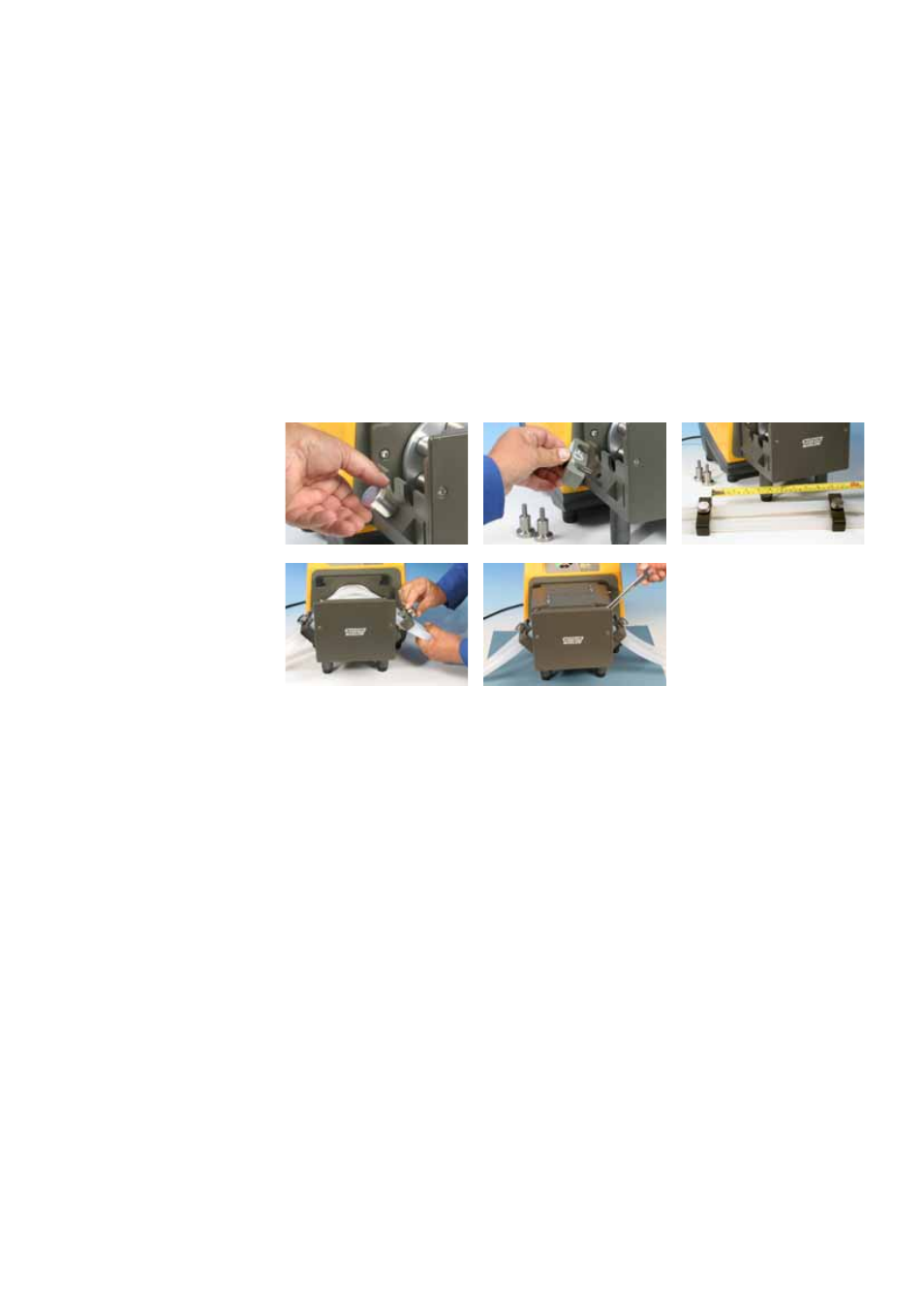

Svitare e rimuovere i supporti di chiusura 625L. I dispositivi di bloccaggio vengono
utilizzati per fissare il tubo continuo, usando gli stessi alloggiamenti per le viti. Montare
i due tubi nei dispositivi di bloccaggio di dimensione appropriata. Distanza tra i
dispositivi di bloccaggio = 230 mm per alesaggio fino a 8,0 mm; 240 mm per alesaggio
pari a 12,0 mm e 16,0 mm. Montare il dispositivo di bloccaggio del tubo di ingresso
all’unità 625L. Tendere i tubi al di sopra del rotore e montare il dispositivo di bloccaggio
del secondo tubo all’unità 625L. Rimontare la testina secondo le istruzioni descritte
nella sezione 33.4 Smontaggio e installazione 620L. Se si usano tubi in Marprene, è
importante verificare la lunghezza del tubo dopo 30 minuti di funzionamento.
31.6 Cura e manutenzione 620L e 620LG
Controllare che tutti i componenti mobili non presentino difficoltà di movimento. In caso
di spruzzi di liquidi aggressivi sulla testina, pulire usando solo un detergente delicato.
31.7 Regolazione del corpo della testina
620L e 620LG
Il corpo testina è impostato per tubature con parete di 4,0 mm e alesaggio fino a 16,0
mm. Potrebbe essere necessario modificare questa impostazione usando viti
troncoconiche per ottimizzare le prestazioni nel caso non venga utilizzata una tubatura
standard. Tuttavia, in tal caso, la garanzia potrebbe risultare non più valida.
L’impostazione di fabbrica è 20,3 mm verticalmente dal lato del rotore del corpo testina
molleggiato alla parte superiore della copertura del corpo testina.
