20.8 Tensioni di alimentazione
Una tensione appropriata è disponibile dove necessario su ogni connettore. Inoltre, è
possibile prelevare l’alimentazione dal connettore di alimentazione di riserva (J12).
Nella tabella riportata di seguito, "Carico max" indica il carico totale massimo su ogni
alimentazione, indipendentemente dal numero delle connessioni.
Nota: tutte le alimentazioni a c.c. sono stabilizzate.
20.9 Input RS485

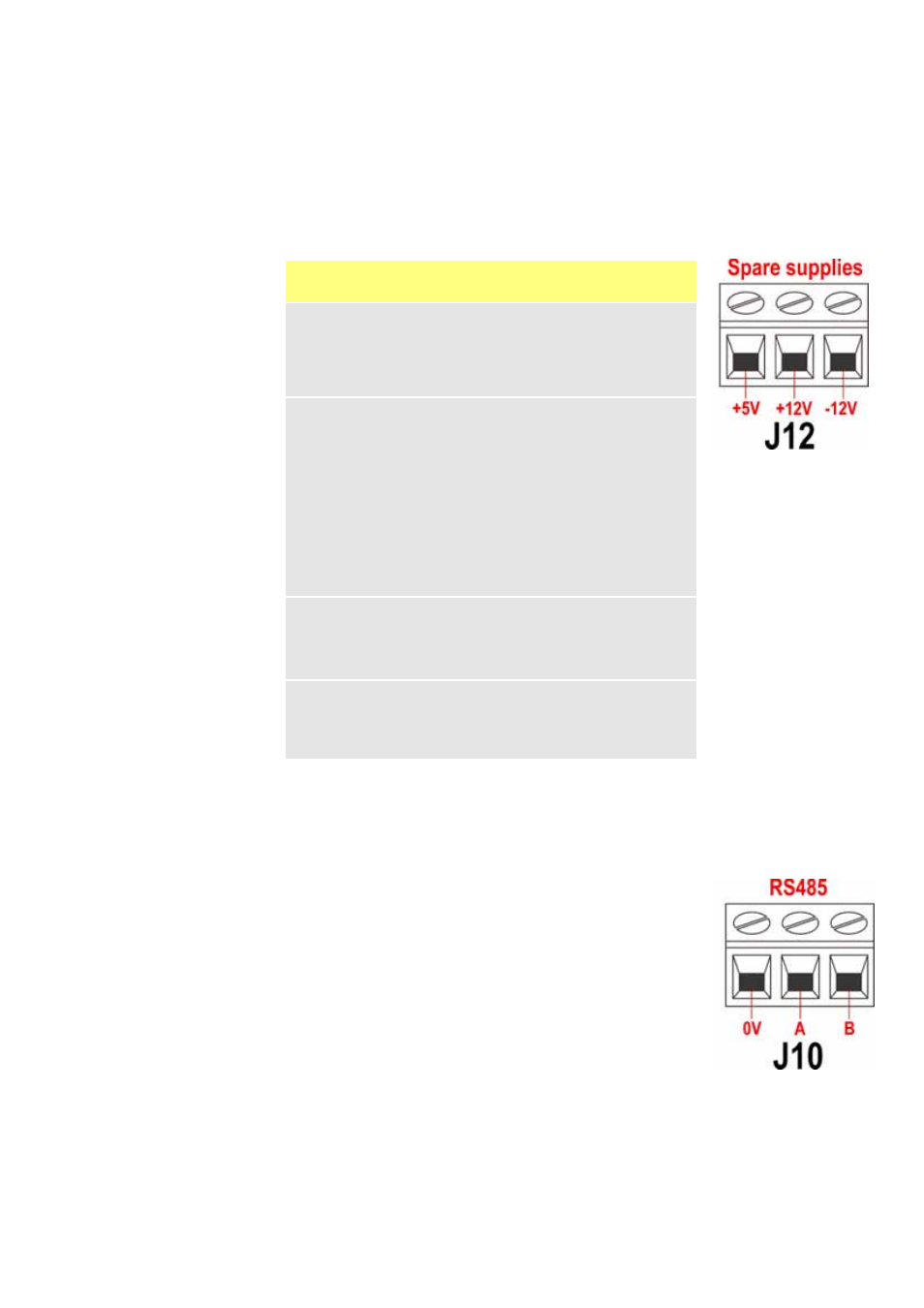

Collegare il collegamento di rete a J10 usando una coppia
intrecciata schermata: A su A, B su B, schermatura su 0 V.
Assicurarsi che la pompa sia configurata per funzionare con il
comando di rete. Lo stesso segnale RS485 può gestire più di una
pompa: collegare tutte le pompe in parallelo. Vedere 22
Comando e funzionamento in rete.
Tensione
c.c. Carico
massimo
Uso tipico
+5 V 10 mA
Alimentazione di tensione per input
che usano un interruttore a distanza.
Possibile alimentazione di ten-
sione per output se sono richiesti
solo 5 V.
+12 V 10 mA
Possibile alimentazione di ten-
sione per input che usano un
interruttore a distanza.
Possibile alimentazione di ten-
sione per output. Alimentazione di
tensione per rilevatore di perdite
del sistema di monitoraggio tubi
Watson-Marlow.
Alimentazione di tensione parziale
(richiesti anche –12 V) per
l’interruttore di prossimità Watson-
Marlow.
-12 V 10 mA
Alimentazione di tensione parziale
(richiesti anche +12 V) per
l’interruttore di prossimità Watson-
Marlow.
+10 V
(from J7)
Tensione di riferimento per
comando velocità potenziometro
a distanza. Non usare come ten-
sione di alimentazione generale.
